专利号: 2021203803587
申请人: 蔡华鹏
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种园林垃圾破碎回收装置,其特征在于,包括破碎仓、设置在破碎仓内部的树叶破碎机构以及设置在破碎仓的进料口一侧的震动筛选机构(2)和鼓风机构;所述破碎仓的进料口上设置有用于将叶片导送至震动筛选机构(2)上的导料板;

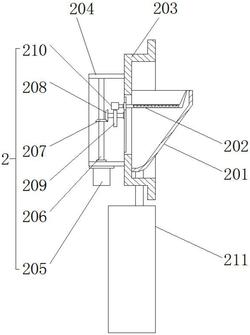

所述震动筛选机构(2)包括通过安装壳(203)固定在破碎仓内的导灰斗(201)、位于导灰斗(201)顶部且与安装壳(203)活动连接的筛板(202)和通过安装架(204)固定在安装壳(203)上的震动驱动机构,所述筛板(202)与震动驱动机构连接;

所述震动驱动机构包括转动地设置在安装架(204)底端的驱动电机(205),所述驱动电机(205)输出轴固定连接有转杆(206),所述转杆(206)上固定设置有第一锥齿轮(207),所述第一锥齿轮(207)啮合连接有第二锥齿轮(208),所述第二锥齿轮(208)中心轴固定连接有转动轴,所述转动轴转动设置在安装壳(203)侧壁,且所述转动轴表面固定设置有偏心轮(209);

所述筛板(202)远离导灰斗(201)的一端贯穿出安装壳(203),且所述筛板(202)位于安装壳(203)外侧的一端固定设置有凸块(210),所述凸块(210)位于偏心轮(209)正上方。

2.根据权利要求1所述的一种园林垃圾破碎回收装置,其特征在于,所述导灰斗(201)底部的排灰口通过管道与集灰盒(211)连接。

3.根据权利要求1所述的一种园林垃圾破碎回收装置,其特征在于,所述鼓风机构包括设置在震动筛选机构(2)上方的吹风头,所述吹风头与风管一端连接,所述风管另一端与鼓风机连接。

4.根据权利要求1所述的一种园林垃圾破碎回收装置,其特征在于,所述树叶破碎机构包括设置在破碎仓内壁的固定式破碎刀和设置在转动杆上的转动式破碎刀,所述转动杆顶端通过联轴器与破碎仓上的转动电机的输出轴连接。

5.根据权利要求1所述的一种园林垃圾破碎回收装置,其特征在于,所述破碎仓底部开设有排料口。
