专利号: 2021204013487
申请人: 金靖杰
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

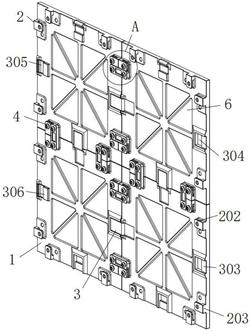

1.一种土木工程建筑模板结构,其特征在于:包括模板(1),多个所述模板(1)通过多个连接机构(2)连接固定;

所述连接机构(2)包括凸台(201)、第一连接板(202)、第一连接块(203)、第二连接块(204)和第二连接板(205);

所述凸台(201)与模板(1)的前侧一体成型,所述凸台(201)的前侧设置有第一连接板(202),所述第一连接板(202)与凸台(201)之间设置有第一连接块(203),所述第一连接块(203)与凸台(201)一体成型,所述第一连接块(203)与第一连接板(202)一体成型,所述第一连接块(203)的一侧设置有第二连接板(205),两个所述第二连接板(205)的下方与第二连接块(204)一体成型。

2.根据权利要求1所述的一种土木工程建筑模板结构,其特征在于:所述第一连接板(202)、第二连接板(205)和凸台(201)通过螺栓(4)连接固定,所述第二连接块(204)通过螺栓(4)与凸台(201)连接固定。

3.根据权利要求1所述的一种土木工程建筑模板结构,其特征在于:所述第二连接块(204)的前侧中间位置开设有凹槽(5)。

4.根据权利要求1所述的一种土木工程建筑模板结构,其特征在于:所述模板(1)的前侧开设有内腔(6)。

5.根据权利要求1所述的一种土木工程建筑模板结构,其特征在于:多个所述模板(1)的中间位置连接有定位机构(3);

所述定位机构(3)包括第一内槽(301)、第三连接块(302)、第二内槽(303)、第三内槽(304)、连板(305)和塞块(306);

所述模板(1)的一侧中间位置开设有第一内槽(301),所述第一内槽(301)的上下两侧均设置有第三连接块(302),两个所述第三连接块(302)均与模板(1)一体成型,所述模板(1)远离第一内槽(301)一侧开设有第二内槽(303),所述第二内槽(303)的内部开设有第三内槽(304),所述第一内槽(301)内设置有连板(305),所述连板(305)的一侧与第三连接块(302)相铰接,所述连板(305)的另一侧设置有塞块(306),所述塞块(306)与连板(305)一体成型。

6.根据权利要求5所述的一种土木工程建筑模板结构,其特征在于:所述连板(305)能够与第二内槽(303)相套接,所述塞块(306)与第三内槽(304)过盈配合。
