专利号: 202120427971X
申请人: 江苏振宁半导体研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

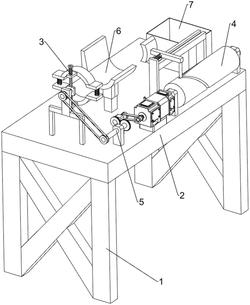

1.一种竹器加工用于竹皮刨削机,包括有机架(1)和工作台(2),两机架(1)顶部之间设有工作台(2),其特征是,还包括有夹紧机构(3)和刨削机构(4),工作台(2)顶部前侧设有夹紧机构(3),工作台(2)顶部右后侧设有刨削机构(4)。

2.如权利要求1所述的一种竹器加工用于竹皮刨削机,其特征是,夹紧机构(3)包括有支架(31)、第一转轴(32)、第一连杆(33)、U型夹板(34)、第一弹簧(35)和第二弹簧(36),工作台(2)顶部前侧设有支架(31),支架(31)上部内转动式设有第一转轴(32),第一转轴(32)后部内设有第一连杆(33),第一连杆(33)抽上下对称设有U型夹板(34),两U型夹板(34)后部之间连接有第二弹簧(36),第一连杆(33)上下均绕有第一弹簧(35),第一弹簧(35)上下两端分别与第一连杆(33)和U型夹板(34)连接。

3.如权利要求2所述的一种竹器加工用于竹皮刨削机,其特征是,刨削机构(4)包括有电机(41)、第一轴承板(42)、槽轮(43)、导向槽(44)、第二连杆(45)、切刀(46)、第三弹簧(47)和滑杆(48),工作台(2)顶部中右侧设有电机(41),工作台(2)顶部右后侧前后对称设有第一轴承板(42),第一轴承板(42)之间转动式设有槽轮(43),工作台(2)顶部右后侧设有导向槽(44),导向槽(44)位于槽轮(43)左方,导向槽(44)顶内滑动式设有第二连杆(45),第二连杆(45)右部下侧设有滑杆(48),滑杆(48)与槽轮(43)滑动式配合,第二连杆(45)左端设有切刀(46),第二连杆(45)前壁与导向槽(44)前部之间连接有第三弹簧(47)。

4.如权利要求3所述的一种竹器加工用于竹皮刨削机,其特征是,还包括有间歇转动机构(5),间歇转动机构(5)包括有第二轴承板(51)、第二转轴(52)、第三转轴(53)、缺齿轮(54)、直齿轮(55)、第一皮带组件(56)和第二皮带组件(57),工作台(2)上前部右侧设有两第二轴承板(51),后侧的第二轴承板(51)内转动式设有第二转轴(52),前侧的第二轴承板(51)内转动式设有第三转轴(53),第二转轴(52)前端设有缺齿轮(54),第三转轴(53)后端设直齿轮(55),直齿轮(55)与缺齿轮(54)啮合,第二转轴(52)后部与电机(41)前部之间转动式连接有第二皮带组件(57),第三转轴(53)前部与第一转轴(32)前部之间转动式连接有第一皮带组件(56)。

5.如权利要求4所述的一种竹器加工用于竹皮刨削机,其特征是,还包括有承载机构(6),承载机构(6)包括有第三连杆(61)、第四弹簧(62)、套杆(63)和U型放置槽(64),工作台(2)顶部中间设有第三连杆(61),第三连杆(61)上部外滑动式设有套杆(63),第三连杆(61)顶部与套杆(63)内之间连接有第四弹簧(62),套杆(63)顶部设有U型放置槽(64)。

6.如权利要求5所述的一种竹器加工用于竹皮刨削机,其特征是,还包括有竹皮收集桶(7),工作台(2)顶部中后侧设有竹皮收集桶(7)。
