专利号: 2021204574994
申请人: 泰州市瑞利液压机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

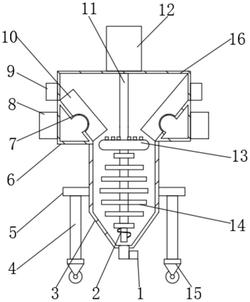

1.一种混料均匀的混料机,包括物料腔体(16),其特征在于:所述物料腔体(16)的下表面固定连接有混料腔体(3),所述混料腔体(3)的外表面固定连接有保护板(5),所述保护板(5)的下表面固定连接有支撑柱(4),所述支撑柱(4)的下表面设置有移动轮(15),所述物料腔体(16)的上表面设置有搅拌电机(12),所述搅拌电机(12)的输出端固定连接有转动轴(11),所述转动轴(11)的外表面固定连接有初步混料盘(13),所述转动轴(11)的外表面且位于初步混料盘(13)的下方设置有阶梯搅拌棒(14),所述转动轴(11)的下表面固定连接有排料绞龙(2),所述混料腔体(3)的下表面设置有排料口(1);

所述物料腔体(16)的内部设置有气流腔体(6),所述气流腔体(6)的外表面设置有风机(8),所述气流腔体(6)的上表面固定连接有导流板(10),所述气流腔体(6)的上表面设置有弧形体(7),所述物料腔体(16)的外表面设置有投料口(9)。

2.根据权利要求1所述的一种混料均匀的混料机,其特征在于:所述排料绞龙(2)位于排料口(1)的上方,所述混料腔体(3)下部的形状为漏斗形。

3.根据权利要求1所述的一种混料均匀的混料机,其特征在于:所述支撑柱(4)位于混料腔体(3)的外侧,所述阶梯搅拌棒(14)由若干搅拌棒组成。

4.根据权利要求1所述的一种混料均匀的混料机,其特征在于:所述初步混料盘(13)的上表面交错设置有混料柱,所述初步混料盘(13)位于导流板(10)的下方。

5.根据权利要求1所述的一种混料均匀的混料机,其特征在于:所述弧形体(7)的外表面均匀设置有通孔,所述投料口(9)位于风机(8)的上方。

6.根据权利要求1所述的一种混料均匀的混料机,其特征在于:所述导流板(10)的数量有四个,且两个为一组,所述弧形体(7)位于一组两个导流板(10)之间。

7.根据权利要求1所述的一种混料均匀的混料机,其特征在于:所述气流腔体(6)的数量有两个,且纵截面的形状为三角形。

8.根据权利要求1所述的一种混料均匀的混料机,其特征在于:所述转动轴(11)位于两个气流腔体(6)之间,所述投料口(9)的数量有两个。
