专利号: 2021205080737
申请人: 江苏雄厚桥梁工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

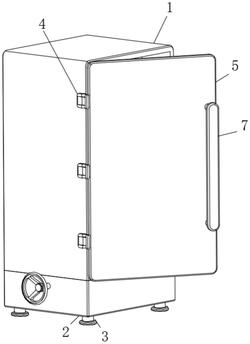

1.一种肿瘤科便于摆放消毒的消毒柜,包括主柜体(1),其特征在于:所述主柜体(1)的下端设置有控制箱(2),所述主柜体(1)的前端设置有合页(4),所述合页(4)的后端设置有门板(5),所述主柜体(1)的内壁设置有调节机构(6);

所述调节机构(6)包括设置在主柜体(1)内壁的控制板(61),所述主柜体(1)的内壁靠近控制板(61)上侧设置有移动板(62),所述移动板(62)的上端开设有移动孔(63),所述移动孔(63)的内侧设置有控制杆(64),所述移动板(62)的内部设置有固定杆(65),所述控制板(61)的前端设置有限位杆(66),所述限位杆(66)的内部设置有第一转轴(67),所述限位杆(66)的前端设置有调节杆(68),所述调节杆(68)的内部设置有第二转轴(69),所述调节杆(68)的内部靠近第二转轴(69)的上侧设置有第三转轴(610),另一组所述调节杆(68)的前端设置有连接杆(611),所述连接杆(611)的内部设置有第四转轴(612),所述连接杆(611)的内部靠近第四转轴(612)的上侧设置有第五转轴(613),所述控制杆(64)的外侧设置有第一齿轮(614),所述第一齿轮(614)的上端设置有第二齿轮(615),所述控制杆(64)的外侧靠近第一齿轮(614)的下侧设置有第一轴承(616),所述第二齿轮(615)的前端设置有转动轴(617),所述转动轴(617)的外侧设置有第二轴承(618),所述转动轴(617)的前端设置有手轮(619)。

2.根据权利要求1所述的一种肿瘤科便于摆放消毒的消毒柜,其特征在于:所述控制板(61)的一端与主柜体(1)的内壁活动连接,所述移动板(62)的一端与主柜体(1)的内壁靠近控制板(61)的上侧活动连接,所述控制杆(64)的外侧与移动孔(63)的内侧活动连接,所述控制杆(64)延伸至控制板(61)的内部,所述控制杆(64)与控制板(61)螺纹连接,所述控制杆(64)延伸至主柜体(1)的内部,所述控制杆(64)与主柜体(1)活动连接,所述固定杆(65)贯穿移动板(62)的内部,所述固定杆(65)与移动板(62)活动连接,所述固定杆(65)延伸至控制板(61)的内部靠近控制杆(64)的一侧,所述固定杆(65)与控制板(61)活动连接,所述固定杆(65)的上端与主柜体(1)的内侧顶部固定连接,所述固定杆(65)的下端与主柜体(1)的内侧底部固定连接,所述限位杆(66)的后端与控制板(61)的前端活动连接,所述第一转轴(67)贯穿限位杆(66)的内部,所述第一转轴(67)与限位杆(66)活动连接,所述第一转轴(67)延伸至控制板(61)的内部靠近固定杆(65)的一侧,所述第一转轴(67)与控制板(61)活动连接。

3.根据权利要求1所述的一种肿瘤科便于摆放消毒的消毒柜,其特征在于:所述限位杆(66)的前端与调节杆(68)的后端活动连接,所述第二转轴(69)贯穿调节杆(68)的内部,所述第二转轴(69)与调节杆(68)活动连接,所述第二转轴(69)延伸至限位杆(66)的内部靠近第一转轴(67)的上侧,所述第二转轴(69)与限位杆(66)活动连接,所述第三转轴(610)贯穿调节杆(68)的内部靠近第二转轴(69)的上侧,所述第三转轴(610)与调节杆(68)活动连接,所述第三转轴(610)延伸至移动板(62)的内部靠近固定杆(65)的一侧,所述第三转轴(610)与移动板(62)活动连接,所述连接杆(611)的后端与另一组调节杆(68)的前端活动连接,所述第四转轴(612)贯穿连接杆(611)的内部,所述第四转轴(612)与连接杆(611)活动连接,所述第五转轴(613)贯穿连接杆(611)的内部靠近第四转轴(612)的上侧,所述第五转轴(613)与连接杆(611)活动连接。

4.根据权利要求1所述的一种肿瘤科便于摆放消毒的消毒柜,其特征在于:所述第五转轴(613)的前端与主柜体(1)的内侧固定连接,所述第一齿轮(614)的内侧与控制杆(64)的外侧靠近移动孔(63)的下侧固定连接,所述第一齿轮(614)的上端与第二齿轮(615)的下端啮合连接,所述第一轴承(616)的内侧与控制杆(64)的外侧靠近第一齿轮(614)的下侧活动连接,所述第一轴承(616)的下端与控制箱(2)的内侧底部固定连接,所述第二齿轮(615)的前端与转动轴(617)的后端固定连接,所述转动轴(617)贯穿控制箱(2)的内部,所述转动轴(617)与控制箱(2)活动连接,所述第二轴承(618)的内侧与转动轴(617)的外侧活动连接,所述第二轴承(618)的下端与控制箱(2)的内侧底部靠近第一轴承(616)的一侧固定连接,所述手轮(619)的后端与转动轴(617)的前端固定连接。

5.根据权利要求1所述的一种肿瘤科便于摆放消毒的消毒柜,其特征在于:所述控制箱(2)的上端与主柜体(1)的下端固定连接,所述合页(4)的后端与主柜体(1)的前端固定连接,所述合页(4)的后端靠近主柜体(1)的一侧与门板(5)的前端固定连接,所述门板(5)通过合页(4)与主柜体(1)活动连接。

6.根据权利要求1所述的一种肿瘤科便于摆放消毒的消毒柜,其特征在于:所述控制箱(2)的下端设置有支撑腿(3),所述门板(5)的一端设置有把手(7),所述支撑腿(3)的上端与控制箱(2)的下端固定连接,所述把手(7)的一端与门板(5)的一端固定连接。
