专利号: 2021205229012
申请人: 长春工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

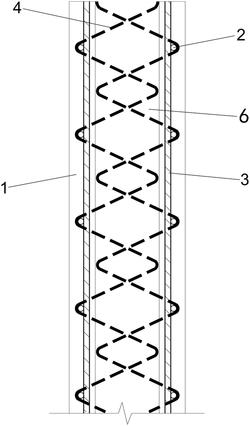

1.一种带竖向连弯钢筋的叠合板式剪力墙,其特征在于,包括两块预制板(1),若干根整浇于预制板(1)内、且垂直交错排布的水平分布筋(2)、竖向分布筋(3),以及若干根预埋于预制板(1)内、且从预制板(1)的内侧面伸出的竖向连弯钢筋(4);位于不同预制板(1)上的竖向连弯钢筋(4)分别从水平分布筋(2)、竖向分布筋(3)组成的钢筋网片(5)中插入,直接钩住水平分布筋(2),两两对应且错位设置,在两块预制板(1)之间现场浇筑混凝土形成整体墙板(6);边缘构件钢筋点焊或绑扎成边缘构件钢筋笼(7)。

2.根据权利要求1所述的叠合板式剪力墙,其特征是:所述的预制板(1)内侧面进行拉毛或刮毛处理,且厚度两端部分小于中间部分。

3.根据权利要求1所述的叠合板式剪力墙,其特征是:所述的竖向连弯钢筋(4)直接钩于水平分布筋(2)、竖向分布筋(3)的交汇处。

4.根据权利要求1所述的叠合板式剪力墙,其特征是:所述的预制板(1)内侧面伸出的竖向连弯钢筋(4)在拼装时直接伸入边缘构件钢筋笼(7)。

5.根据权利要求1所述的叠合板式剪力墙,其特征是:所述的预制板(1)厚度为35‑

45mm。

6.根据权利要求2所述的叠合板式剪力墙,其特征是:所述的预制板(1)中间部分厚度为45mm,两端部分厚度为35mm。
