专利号: 2021205438291
申请人: 吴培霆
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

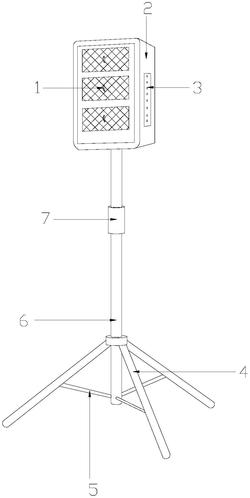

1.一种可调式户外用音响,其结构包括隔网(1)、机体(2)、接线块(3)、支撑架(4)、衔接支架(5)、支撑杆(6)、高度调节块(7),其特征在于:所述隔网(1)嵌入安装于机体(2)的前端上,所述接线块(3)设于机体(2)的右端面上,所述支撑架(4)上嵌入安装有衔接支架(5),所述支撑杆(6)嵌入安装于支撑架(4)的顶端上,所述高度调节块(7)位于机体(2)的下方,所述机体(2)包括限位擦块(21)、外壳(22)、扩音板(23)、音响结构(24)、接电模块(25)、推动球(26)、推动支架(27),所述限位擦块(21)嵌入安装于外壳(22)的左端上,所述扩音板(23)的内壁与推动球(26)活动触碰,所述接电模块(25)的左端嵌入安装有音响结构(24),所述推动支架(27)与推动球(26)为一体化结构,所述扩音板(23)与音响结构(24)相焊接,所述音响结构(24)设于外壳(22)内,所述外壳(22)的前端上嵌入安装有隔网(1)。

2.根据权利要求1所述的一种可调式户外用音响,其特征在于:所述支撑杆(6)的顶端与机体(2)的底端相焊接,所述高度调节块(7)嵌入安装于支撑杆(6)上。

3.根据权利要求1所述的一种可调式户外用音响,其特征在于:所述扩音板(23)为圆台空壳结构。

4.根据权利要求1所述的一种可调式户外用音响,其特征在于:所述推动支架(27)为圆柱圆杆结构,右端设有实心球体推动球(26)。

5.根据权利要求1所述的一种可调式户外用音响,其特征在于:所述推动球(26)采用塑胶材质制成,其表面光滑,具有较高的硬度。
