专利号: 2021205522234
申请人: 江苏天达环保设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

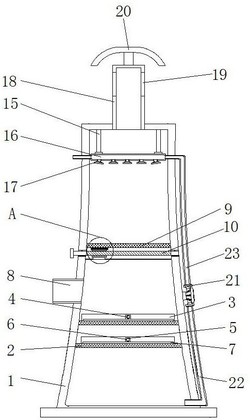

1.一种可中和酸雾废气的喷淋塔,包括喷淋塔主体(1)、安装板(3)、刮板(7)、毛刷(14)、高压喷头(17)和支撑柱(25),其特征在于:所述喷淋塔主体(1)内部两端的侧壁皆安装有第一过滤网(2),且第一过滤网(2)的顶端安装有安装板(3),所述第一过滤网(2)顶端远离安装板(3)的一侧安装有支撑柱(25),所述安装板(3)的内部通过轴承安装有第一螺纹杆(4),且第一螺纹杆(4)的底端与支撑柱(25)的顶端相贴合,所述第一螺纹杆(4)的外壁套置有第一套筒(5),且第一套筒(5)的底端安装有刮板(7),所述第一螺纹杆(4)一侧的侧壁安装有转盘(24),所述喷淋塔主体(1)一端的侧壁安装有连接管(8),所述喷淋塔主体(1)内部两端侧壁的顶端安装有第二过滤网(9),所述喷淋塔主体(1)两端侧壁的内部通过轴承安装有贯穿喷淋塔主体(1)一端侧壁的第二螺纹杆(10),且第二螺纹杆(10)的外壁套置有第二套筒(11),所述第二套筒(11)的顶端安装有支撑板(13),且支撑板(13)的顶端皆安装有毛刷(14),所述毛刷(14)的顶端与第二过滤网(9)的底端相接触,所述喷淋塔主体(1)内部两端的侧壁安装有滑轨(28),且滑轨(28)位于第二螺纹杆(10)的下方,所述滑轨(28)的内部设置有滑块(29),且滑块(29)的顶端与第二套筒(11)的底端相连接,所述喷淋塔主体(1)内部的顶端皆安装有支架杆(15),且支架杆(15)的底端安装有水囊(16),所述水囊(16)的底端等间距安装有高压喷头(17)。

2.根据权利要求1所述的一种可中和酸雾废气的喷淋塔,其特征在于:所述喷淋塔主体(1)远离连接管(8)的一端侧壁安装有水泵(21),且水泵(21)的输入端安装有贯穿喷淋塔主体(1)内部的进水管(22),所述水泵(21)的输出端安装有贯穿水囊(16)内部的出水管(23)。

3.根据权利要求1所述的一种可中和酸雾废气的喷淋塔,其特征在于:所述喷淋塔主体(1)的顶端安装有安装框(18),且安装框(18)的外壁皆开设有通孔(19),所述安装框(18)的顶端安装有弧形挡板(20)。

4.根据权利要求1所述的一种可中和酸雾废气的喷淋塔,其特征在于:所述喷淋塔主体(1)一侧的侧壁安装有门板(26),且门板(26)一侧的侧壁安装有把手(27)。

5.根据权利要求1所述的一种可中和酸雾废气的喷淋塔,其特征在于:所述第一套筒(5)的内部开设有第一螺纹孔(6),且第一螺纹孔(6)与第一螺纹杆(4)螺纹连接。

6.根据权利要求1所述的一种可中和酸雾废气的喷淋塔,其特征在于:所述第二套筒(11)的内部开设有第二螺纹孔(12),且第二螺纹孔(12)与第二螺纹杆(10)螺纹连接。
