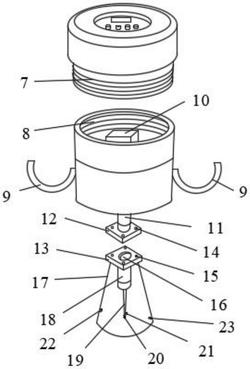

1.雷达料位计，其特征在于：包括

料位计本体(2)，所述料位计本体(2)为上端开口的结构，所述料位计本体(2)内设有收发器(10)，所述料位计本体(2)内壁的上方设有内螺纹(8)；

连接件(3)，所述连接件(3)设在料位计本体(2)的下方，所述连接件(3)包括上端和下端开口的连接筒(11)，所述连接筒(11)的上端贯通连接于料位计本体(2)的底面，所述连接筒(11)的底端贯穿连接第一固定板(12)，所述第一固定板(12)上设有若干第一固定孔(14)，所述第一固定板(12)下方设有第二固定板(13)，所述第二固定板(13)的中央设有通孔(16)，所述第二固定板(13)上设有若干第二固定孔(15)，且所述第二固定孔(15)与第一固定孔(14)相匹配；

测量组件(4)，所述测量组件(4)设置在连接件(3)的下方，所述测量组件(4)包括设置在第二固定板(13)下方外周的喇叭口(17)和设置在通孔(16)下方的导波件(18)，所述导波件(18)下端设置有导波引绳(19)，所述导波引绳(19)的末端设有探测头(20)，且所述导波引绳(19)下方可拆卸地设有重力件(21)，所述探测头(20)两侧的喇叭口(17)内壁上分别设有进气孔(22)和出气孔(23)；以及顶盖(1)，所述顶盖(1)内底面设有漏电保护器(24)，所述顶盖(1)内设有电源及处理单元(25)，且所述电源及处理单元(25)与漏电保护器(24)、测量组件(4)、收发器(10)电性连接，所述顶盖(1)下方设有外螺纹接口(7)，且所述外螺纹接口(7)与内螺纹(8)相匹配。

2.根据权利要求1所述雷达料位计，其特征在于：所述进气孔(22)和出气孔(23)设置在相对的位置。

3.根据权利要求2所述雷达料位计，其特征在于：所述进气孔(22)设置在探测头(20)的上方，所述出气孔(23)设置在探测头(20)的下方。

4.根据权利要求1所述雷达料位计，其特征在于：所述顶盖(1)外表面的中央设有显示屏(5)和控制按钮(6)，且所述显示屏(5)与电源及处理单元(25)电性连接，所述控制按钮(6)与收发器(10)、探测头(20)、进气孔(22)及出气孔(23)电性连接。

5.根据权利要求1所述雷达料位计，其特征在于：所述第一固定板(12)和第二固定板(13)为矩形结构。

6.根据权利要求5所述雷达料位计，其特征在于：所述第一固定孔(14)和第二固定孔(15)均为4个，且所述第一固定孔(14)设置在第一固定板(12)的四角处，所述第二固定孔(15)设置在第二固定板(13)的四角处。

7.根据权利要求1所述雷达料位计，其特征在于：所述料位计本体(2)外壁上设有固定件(9)，所述固定件(9)为弧形，且所述固定件(9)上设有若干用于固定的孔。

8.根据权利要求7所述雷达料位计，其特征在于：所述固定件(9)设有两个，两个固定件(9)设置在相对的位置。
