专利号: 2021206242071
申请人: 莫盆若
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

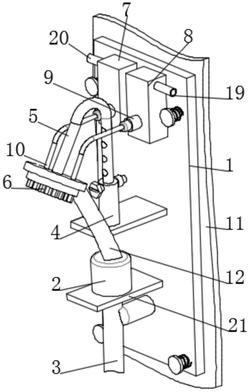

1.一种可以使花洒喷出沐浴露或洗发水的装置,包括安装板(1),其特征在于:所述安装板(1)的侧边固定连接有抽水泵(2),所述抽水泵(2)的底部固定连接有进水管(3),所述安装板(1)的侧边固定连接有固定筒(4),所述固定筒(4)的内壁滑动连接有调节杆(5),所述调节杆(5)的端部固定连接有花洒主体(6),所述抽水泵(2)和花洒主体(6)之间固定连接有导水软管(12),所述安装板(1)的侧边固定连接有沐浴露存放盒(7)和洗发水存放盒(8),所述沐浴露存放盒(7)和洗发水存放盒(8)的侧边均安装有抽液泵(9),所述抽液泵(9)的端部固定连接有导液软管(10),所述导液软管(10)与花洒主体(6)固定连接,所述安装板(1)的背面固定连接有墙体(11)。

2.根据权利要求1所述的一种可以使花洒喷出沐浴露或洗发水的装置,其特征在于:所述固定筒(4)的侧边固定连接有固定螺帽(13),所述固定筒(4)的表面设置有固定螺栓(14),所述固定筒(4)和调节杆(5)的表面开设有限位孔(15),所述固定螺栓(14)贯穿限位孔(15)与固定螺帽(13)螺纹连接。

3.根据权利要求1所述的一种可以使花洒喷出沐浴露或洗发水的装置,其特征在于:所述墙体(11)的侧边固定连接有安装片(22),所述抽水泵(2)的侧边固定连接有固定弹簧(16),所述固定弹簧(16)的端部固定连接有拉板(17),所述拉板(17)的侧边固定连接有插销(18),所述插销(18)与安装片(22)和安装板(1)贯穿连接。

4.根据权利要求1所述的一种可以使花洒喷出沐浴露或洗发水的装置,其特征在于:所述洗发水存放盒(8)的表面固定连接有洗发水进入管(19),所述沐浴露存放盒(7)的背面固定连接有沐浴露进入管(20)。

5.根据权利要求1所述的一种可以使花洒喷出沐浴露或洗发水的装置,其特征在于:所述安装板(1)的侧边固定连接有支撑板(21),所述固定筒(4)和抽水泵(2)分别与支撑板(21)固定连接。
