专利号: 2021206368262
申请人: 孙永坡
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

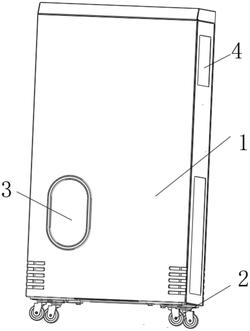

1.一种地铁车辆检修用清扫装置,包括箱体(1),其特征在于:所述箱体(1)内部中右方上下两部均设置有一组收置仓(4),上部所述收置仓(4)内部左侧壁固定连接有设备固定架(18),所述设备固定架(18)内部横向向滑动连接吸取器(17),上部所述收置仓(4)内部左侧壁下部固定连接抽气泵(16),所述吸取器(17)的底端固定连接抽气泵(16),所述箱体(1)内部左上方设置有储物仓(6),所述箱体(1)左下方设置有放置仓(14),下部所述收置仓(4)内部左侧壁固定连接水枪固定架(11),所述水枪固定架(11)内部横向滑动连接喷水枪(12),所述喷水枪(12)底端固定连接对接管(10),下部所述收置仓(4)内部左侧壁上部固定连接固定轴承(15),所述固定轴承(15)内部固定连接驱动螺杆(22),所述驱动螺杆(22)通过固定轴承(15)转动连接箱体(1),下部所述收置仓(4)内部顶壁中心固定连接驱动电机(13),所述驱动电机(13)的电机轴固定连接驱动螺杆(22)右端,所述驱动螺杆(22)左部螺纹连接驱动内螺纹柱(27),所述驱动内螺纹柱(27)左端固定连接联动板(26),所述驱动内螺纹柱(27)底部中左方固定连接导向杆(19),所述驱动内螺纹柱(27)底部中方固定连接抬升电机(23),所述抬升电机(23)的电机轴固定连接抬升螺杆(24),所述抬升螺杆(24)螺纹连接抬升内螺纹柱(25),所述抬升内螺纹柱(25)左侧固定连接夹持气缸(21),所述夹持气缸(21)左侧固定连接滑动座(20),所述夹持气缸(21)底部固定连接固定板(7),所述固定板(7)底部设置有替换水箱(8),所述替换水箱(8)右侧壁中下部固定连接截止阀(9),所述箱体(1)后侧壁中上部固定连接扶手(5)。

2.根据权利要求1所述的一种地铁车辆检修用清扫装置,其特征在于:所述箱体(1)正面壁左下部固定连接观察窗(3)。

3.根据权利要求1所述的一种地铁车辆检修用清扫装置,其特征在于:所述箱体(1)底部四侧均固定连接一组脚轮(2)。

4.根据权利要求1所述的一种地铁车辆检修用清扫装置,其特征在于:两组所述收置仓(4)均横向贯穿箱体(1)右侧壁。

5.根据权利要求1所述的一种地铁车辆检修用清扫装置,其特征在于:所述抽气泵(16)横向贯穿收置仓(4)并延伸至储物仓(6)。

6.根据权利要求1所述的一种地铁车辆检修用清扫装置,其特征在于:所述固定轴承(15)横向贯穿下部收置仓(4)并延伸至放置仓(14)。

7.根据权利要求1所述的一种地铁车辆检修用清扫装置,其特征在于:所述驱动螺杆(22)横向贯穿驱动内螺纹柱(27)右侧壁。

8.根据权利要求1所述的一种地铁车辆检修用清扫装置,其特征在于:所述导向杆(19)纵向贯穿滑动座(20)。
