专利号: 2021206432038
申请人: 新起点(东莞)汽车用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

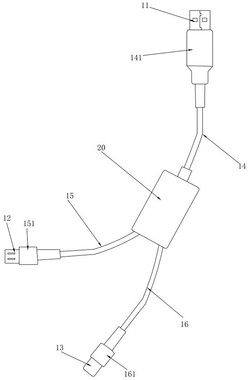

1.一拖二USB数据线,包括数据线本体,其特征在于:所述数据线本体包括输入接头、转接板、第一输出接头和第二输出接头,输入接头通过传输总线与转接板连接,输入接头与传输总线的连接处外侧套有第一固定外壳,第一输出接头和第二输出接头分别通过第一输出总线和第二输出总线与转接板连接,第一输出接头与第一输出总线的连接处外侧套有第二固定外壳,第二输出接头与第二输出总线的连接处外侧套有第三固定外壳,传输总线、第一输出总线和第二输出总线均包括负极、数据Data+、数据Data‑和正极,转接板外设有保护外壳,保护外壳包括可拆卸设置的底板和盖板,底板上表面的两侧均设有向上凸起的第一安装柱,盖板的下表面设有与第一安装柱适配的第一安装槽,第一安装柱插入第一安装槽内,使盖板和底板连接在一起,保护外壳的前后两端分别设有前固定板和后固定板,底板上表面的前后两端均设有第二安装柱,前固定板和后固定板的下表面均设有与第二安装柱适配的第二安装槽,第二安装柱插入第二安装槽内,使前固定板和后固定板分别安装于底板的前后两端,第一安装柱与第二安装柱之间围成用于放置转接板的放置空间,前固定板设有两个用于供第一输出总线和第二输出总线向外伸出的第一通孔,后固定板设有用于供传输总线伸入保护外壳内的第二通孔,第二通孔处设有向后延伸的固定环。

2.根据权利要求1所述的一拖二USB数据线,其特征在于:所述第一输出接头为lightning接口、type‑c接口或micro接口。

3.根据权利要求1所述的一拖二USB数据线,其特征在于:所述第二输出接头为lightning接口、type‑c接口或micro接口。

4.根据权利要求1所述的一拖二USB数据线,其特征在于:所述数据线本体外包裹有编织线。
