专利号: 2021206716114
申请人: 徐州市春亦营商贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

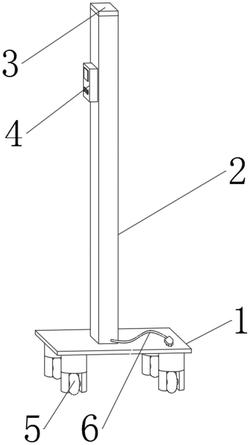

摘要:

权利要求书:

1.一种医用紫外线消毒装置,其特征在于包括底座(1)、工作组件(2)和盖板(3);

所述工作组件(2)包括外壳(21)、升降组件(22)、转动组件(23)、两组紫外线灯管(24)和两组清理组件(25);

所述外壳(21)固定安装在底座(1)上,所述升降组件(22)固定安装在底座(1)上,且位于外壳(21)内的中心位置;

所述转动组件(23)固定安装在升降组件(22)的顶部,两组所述紫外线灯管(24)对称安装在转动组件(23)的两侧;

两组所述清理组件(25)固定安装在外壳(21)内的两侧内壁上,当紫外线灯管(24)位于外壳(21)内时,每组所述紫外线灯管(24)均穿过一组清理组件(25),所述转动组件(23)与清理组件(25)的上端贴合;

所述盖板(3)可拆卸式安装在所述转动组件(23)的顶部。

2.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:所述升降组件(22)包括第一电机(221)、丝杆(222)、螺母(223)、两组导杆(224)和两组滑块(225);

所述第一电机(221)固定安装在底座(1)上,且位于外壳(21)内的中心位置,所述丝杆(222)设置在第一电机(221)的正上方,且与第一电机(221)传动连接;所述螺母(223)套装在丝杆(222)上,所述螺母(223)与丝杆(222)螺纹连接;两组所述导杆(224)固定安装在底座(1)上,且两组所述导杆(224)对称设置在第一电机(221)的两侧;两组所述滑块(225)分别套装在一组导杆(224)上,两组所述滑块(225)对称设置在螺母(223)的两侧,且与螺母(223)固定连接。

3.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:所述升降组件(22)还包括两组第一支撑杆(226),两组所述第一支撑杆(226)对称设置在每组滑块(225)上远离底座(1)的一侧。

4.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:所述转动组件(23)包括第一连接块(231)和两组第二连接块(233);

所述第一连接块(231)固定安装在两组第一支撑杆(226)的顶部,所述第一连接块(231)的两端分别开设有一组第一空槽(232);两组所述第二连接块(233)分别位于一组第一空槽(232)内。

5.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:转动组件(23)还包括两组第一转轴(234)、两组第二电机(235)和两组灯座(236);

两组所述第一转轴(234)分别贯穿第一连接块(231)的一端,同时贯穿每组位于一组第一空槽(232)内的第二连接块(233),每组所述第一转轴(234)均与一组第二连接块(233)固定连接;两组所述第二电机(235)分别固定安装在第一连接块(231)的两端,且每组所述第二电机(235)均与一组所述第一转轴(234)传动连接;两组所述灯座(236)分别固定安装在每组第二连接块(233)上远离第一连接块(231)的一端。

6.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:转动组件(23)还设置有第三连接块(237)和两组镇流器(238);

所述第三连接块(237)设置在第一连接块(231)上部中心位置;两组所述镇流器(238)设置在第一连接块(231)与第二电机(235)不相邻的一侧,每组所述镇流器(238)均与一组紫外线灯管(24)连接。

7.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:所述清理组件(25)包括安装盒(2501)、两组第三电机(2502)、两组卷杆(2503)、布卷(2504)、两组限位杆(2505)、上支撑环(2506)和下支撑环(2507);

所述安装盒(2501)固定安装在外壳(21)内的两侧,且所述安装盒(2501)套装在所述紫外线灯管(24)上靠近灯座(236)的一端;两组所述第三电机(2502)固定安装在安装盒(2501)内两端,两组所述卷杆(2503)分别与一组第三电机(2502)传动连接,其中一组卷杆(2503)上套装有所述布卷(2504);

两组所述限位杆(2505)固定安装在安装盒(2501)内与两组所述第三电机(2502)相邻的一侧所述上支撑环(2506)设置在安装盒(2501)内顶部,且所述上支撑环(2506)靠近两组所述限位杆(2505)的一侧设有开口,所述下支撑环(2507)设置在安装盒(2501)内底部,且所述下支撑环(2507)靠近两组所述限位杆(2505)的一侧设有开口,所述下支撑环(2507)与上支撑环(2506)内外径相同,所述下支撑环(2507)与上支撑环(2506)之间的距离小于布卷(2504)的宽度,所述布卷(2504)的另一端位于远离布卷(2504)的一组卷杆(2503)上;

所述安装盒(2501)上设有两组通孔(2508),两组所述通孔(2508)分别位于下支撑环(2507)和上支撑环(2506)内径开口处,且所述通孔(2508)的直径与下支撑环(2507)和上支撑环(2506)内径相同,圆心相同,所述紫外线灯管(24)可以通过两组所述通孔(2508)。

8.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:清理组件(25)还包括两组第二支撑杆(2509)、两组伸缩杆(2510)、箍环(2511)若干组防滑组件(2512);

两组所述第二支撑杆(2509)固定安装在安装盒(2501)内,且对称设置在下支撑环(2507)的两侧,两组所述伸缩杆(2510)分别设置在每组第二支撑杆(2509)上端靠近下支撑环(2507)的一侧,所述箍环(2511)设置在下支撑环(2507)与上支撑环(2506)之间,所述箍环(2511)上靠近两组两组限位杆(2505)的一侧设有开口,所述箍环(2511)箍在布卷(2504)上,所述箍环(2511)两侧分别与一组伸缩杆(2510)固定连接,所述箍环(2511)为弹性橡胶材质;所述上支撑环(2506)与所述下支撑环(2507)相互靠近且与布卷(2504)接触的一侧设置有若干组第二空槽(2513),所述若干组防滑组件(2512)分别设置在每组第二空槽(2513)内,每组所述防滑组件(2512)均与布卷(2504)贴合。

9.根据权利要求1所述的一种医用紫外线消毒装置,其特征在于:清理组件(25)还包括酒精喷涂装置(2514),所述酒精喷涂装置(2514)设置在两组限位杆(2505)与安装盒(2501)之间。

10.根据权利要求8所述的一种医用紫外线消毒装置,其特征在于:所述防滑组件(2512)包括第二转轴(25121)、圆环(25122)和若干组防滑齿(25123);

所述第二转轴(25121)设置在第二空槽(2513)内,所述圆环(25122)转动安装在第二转轴(25121)上,若干组所述防滑齿(25123)设置在圆环(25122)与布卷(2504)贴合的一侧。
