专利号: 2021207143270
申请人: 中国建筑第七工程局有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

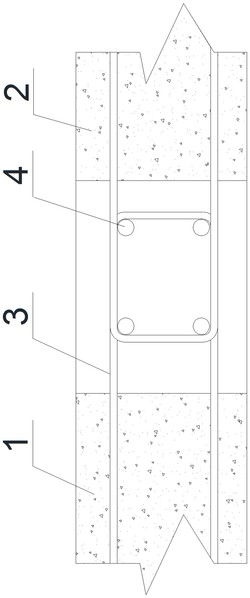

1.一种剪力墙水平连接结构,包括与第一剪力墙固定连接的第一连接体、与第二剪力墙固定连接的第二连接体、用于使第一连接体和第二连接体固定连接的构造插筋,其特征在于:所述第一连接体包括与第一剪力墙通过固定件固定连接的第一钢绞线,第二连接体包括与第二剪力墙通过固定件固定连接的第二钢绞线,第一钢绞线和第二钢绞线通过构造插筋固定连接。

2.根据权利要求1所述的剪力墙水平连接结构,其特征在于:所述第一钢绞线呈圆环形,第二钢绞线呈圆形环,第一钢绞线的右端位于第一剪力墙的右侧,第二钢绞线的左端位于第二剪力墙的左侧,构造钢筋位于第一钢绞线和第二钢绞线重合的圆环内。

3.根据权利要求2所述的剪力墙水平连接结构,其特征在于:所述第一剪力墙和第二剪力墙之间设有混凝土砂浆,第一钢绞线的右端、第二钢绞线的左端和构造插筋均位于混凝土砂浆内。

4.根据权利要求1所述的剪力墙水平连接结构,其特征在于:所述第一剪力墙的右侧面和第二剪力墙的左侧面均设有连接块,第一钢绞线的右端和第二钢绞线的左端均穿过连接块。

5.根据权利要求1所述的剪力墙水平连接结构,其特征在于:所述固定件包括锚杆。
