专利号: 202120785768X
申请人: 郑州铁路职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

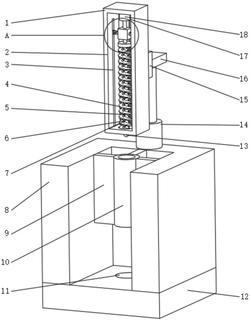

1.一种化学化工实验用试管清洁设备,包括底板(12),其特征在于:所述底板(12)的上表面固定连接有多段支撑板(8),所述多段支撑板(8)的一端固定连接有第一电动伸缩杆(14),所述第一电动伸缩杆(14)的一端固定连接有第二固定板(16),所述第二固定板(16)的侧面固定连接有第一固定板(15),所述第一固定板(15)的侧面固定连接有支撑箱(1),所述支撑箱(1)的侧面开设有观察方孔(2),所述支撑箱(1)的内顶壁固定连接有第二电动伸缩杆(18),所述第二电动伸缩杆(18)的一端固定连接有电动机防护箱(22),所述电动机防护箱(22)的内部固定连接有电动机(26),所述电动机(26)的输出端固定连接有连接轴(21),所述连接轴(21)的一端固定连接有连接盘(20),所述连接盘(20)的一侧固定连接有转轴(24),所述转轴(24)的外表面固定连接有连接筒(5),所述连接筒(5)与连接盘(20)固定连接,所述连接筒(5)的外表面分别固定连接有清洁片(4)和支撑柱(6),所述支撑柱(6)的一端固定连接有第一清洁球(7),所述电动机防护箱(22)的一侧面固定连接有第二支撑杆(25),所述电动机防护箱(22)的另一侧面固定连接有弹簧(23)。

2.根据权利要求1所述的一种化学化工实验用试管清洁设备,其特征在于:所述多段支撑板(8)的内侧面固定连接有第一连接板(9),所述第一连接板(9)的一侧固定连接有支撑筒(10),所述底板(12)的上表面开设有固定槽(11)。

3.根据权利要求1所述的一种化学化工实验用试管清洁设备,其特征在于:所述支撑箱(1)的底部开设有固定孔(27),所述支撑箱(1)的一内侧壁开设有第二连接槽(17),所述支撑箱(1)的另一内侧壁开设有第一连接槽(3)。

4.根据权利要求1所述的一种化学化工实验用试管清洁设备,其特征在于:所述转轴(24)的一端固定连接有第二清洁球(13),所述第二清洁球(13) 的外表面固定连接有连接环(28),所述连接环(28)与转轴(24)固定连接。

5.根据权利要求1所述的一种化学化工实验用试管清洁设备,其特征在于:所述第二支撑杆(25)与第二连接槽(17)滑动连接,所述弹簧(23)与第一连接槽(3)滑动连接,所述弹簧(23)的一端固定连接有第一连接块(19)。

6.根据权利要求5所述的一种化学化工实验用试管清洁设备,其特征在于:所述弹簧(23)为压缩弹簧,所述第一连接块(19)和第二支撑杆(25)所用材料均为碳纤维,所述清洁片(4)、第一清洁球(7)和第二清洁球(13)所用材料均为海绵,所述电动机(26)、第二电动伸缩杆(18)和第一电动伸缩杆(14)均与电源电性连接。
