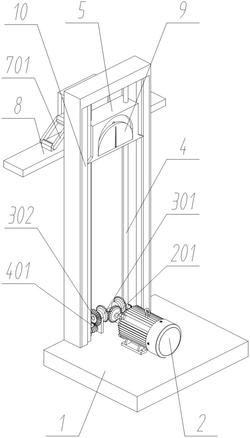

1.基于SPC综合检测工作站的安装误差测量装置,其特征在于:该基于SPC综合检测工作站的安装误差测量装置包括支架(1);
驱动件(2),所述驱动件(2)固定连接在支架(1)的下方;
传动轴(3),所述传动轴(3)转动连接在支架(1)的下方;
传动丝杠(4),所述传动丝杠(4)转动连接在支架(1)的内侧;
滑动块(5),所述滑动块(5)滑动连接在支架(1)的内侧,且滑动块(5)与传动丝杠(4)螺纹连接;
连接块(6),所述连接块(6)固定连接在滑动块(5)的后方;
连接滑块(7),所述连接滑块(7)滑动连接在连接块(6)的左右两侧;
水平测量尺(9),所述水平测量尺(9)滑动连接在滑动块(5)的内侧;
刻度尺(10),所述刻度尺(10)固定连接在支架(1)的上方左右两侧;
测量板(8),所述测量板(8)活动连接在连接块(6)的下方。
2.如权利要求1所述基于SPC综合检测工作站的安装误差测量装置,其特征在于:所述驱动件(2)还包括有:
传动件(201),传动件(201)固定连接在驱动件(2)的后方。
3.如权利要求1所述基于SPC综合检测工作站的安装误差测量装置,其特征在于:所述传动轴(3)还包括有:
从动件(301),从动件(301)固定连接在传动轴(3)的中部;
连接主件(302),连接主件(302)固定连接在传动轴(3)的左右两侧。
4.如权利要求1所述基于SPC综合检测工作站的安装误差测量装置,其特征在于:所述传动丝杠(4)还包括有:
连接副件(401),连接副件(401)固定连接在传动丝杠(4)的下方。
5.如权利要求1所述基于SPC综合检测工作站的安装误差测量装置,其特征在于:所述滑动块(5)还包括有:
凹槽(501),凹槽(501)开设在滑动块(5)的前方内侧;
挡块(502),挡块(502)固定连接在滑动块(5)的后方左右两侧。
6.如权利要求1所述基于SPC综合检测工作站的安装误差测量装置,其特征在于:所述连接块(6)还包括有:
弹性件(601),弹性件(601)弹性连接在连接块(6)的左右两侧,且另一端与连接滑块(7)弹性连接。
7.如权利要求1所述基于SPC综合检测工作站的安装误差测量装置,其特征在于:所述连接滑块(7)还包括有:
连接杆(701),连接杆(701)铰链连接在连接滑块(7)的外侧。
8.如权利要求1所述基于SPC综合检测工作站的安装误差测量装置,其特征在于:所述水平测量尺(9)还包括有:
凸块(901),凸块(901)固定连接在水平测量尺(9)的后方。
