专利号: 2021208771031
申请人: 丰城市乡土风力发电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

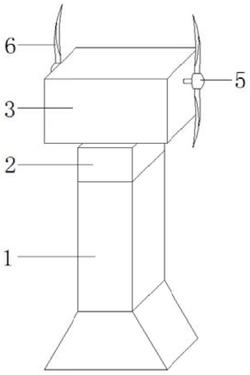

1.一种双轮毂风力发电机,包括塔身(1),其特征在于:所述塔身(1)顶部固定设有驱动机构(2),所述驱动机构(2)顶部固定连接有箱体(3),所述箱体(3)内腔穿插设有驱动杆(4),所述驱动杆(4)两端分别固定设有轮毂(5),所述轮毂(5)外侧周向等距固定设有风叶(6),所述驱动杆(4)通过驱动组件连接有齿轮箱(7),所述齿轮箱(7)一侧通过传动轴连接有发电机(8)。

2.根据权利要求1所述的一种双轮毂风力发电机,其特征在于:所述驱动机构(2)包括防护壳体(9),所述防护壳体(9)内腔位于塔身(1)顶部固定设有驱动电机(10),所述驱动电机(10)传动轴端部连接有转动柱(11)。

3.根据权利要求2所述的一种双轮毂风力发电机,其特征在于:所述转动柱(11)穿插设置在防护壳体(9)顶部,且所述转动柱(11)与防护壳体(9)之间通过轴承连接。

4.根据权利要求3所述的一种双轮毂风力发电机,其特征在于:所述驱动杆(4)包括空心套筒(12),所述空心套筒(12)两端通过轴承连接有连接杆(13)。

5.根据权利要求4所述的一种双轮毂风力发电机,其特征在于:所述驱动杆(4)穿插设置在箱体(3)内腔,且所述驱动杆(4)与箱体(3)之间通过轴承连接。

6.根据权利要求1‑5任一项所述的一种双轮毂风力发电机,其特征在于:所述驱动组件由第一斜面齿轮(14)与第二斜面齿轮(15)组成,且所述第一斜面齿轮(14)与第二斜面齿轮(15)分别设置在驱动杆(4)外侧与齿轮箱(7)传动轴端部。
