专利号: 2021209009581
申请人: 海盐沛泓汽车零部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

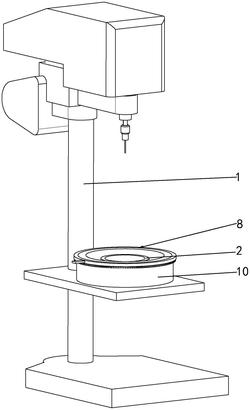

1.一种适用多尺寸螺母的攻丝机,包括攻丝机本体(1),其特征在于,所述攻丝机本体(1)的工作台上固定连接有连接环(2),所述连接环(2)的侧面均匀穿设有三个螺纹杆(3),相邻两个所述螺纹杆(3)之间夹角为一百二十度,三个所述螺纹杆(3)均与连接环(2)螺纹配合,所述螺纹杆(3)靠近连接环(2)的一端转动设置有夹块(4),所述夹块(4)与攻丝机本体(1)滑动配合,所述夹块(4)的一侧对称设置有夹板(5),两块所述夹板(5)夹角呈一百二十度,所述螺纹杆(3)的另一端穿设有转杆(6),所述转杆(6)与螺纹杆(3)滑动配合,所述转杆(6)远离螺纹杆(3)的一端固定连接有齿轮(7),所述连接环(2)的外部设置有与攻丝机本体(1)固定连接的调节组件(8),所述调节组件(8)与连接环(2)同心,所述齿轮(7)与调节组件(8)相互啮合。

2.根据权利要求1所述的一种适用多尺寸螺母的攻丝机,其特征在于,所述调节组件(8)包括承接环(9)、限位环(10)、环形齿条(11)和限位组件(12),所述限位环(10)固定在攻丝机本体(1)上,所述限位环(10)与连接环(2)同心,所述承接环(9)固定于限位环(10)内侧面,所述承接环(9)上端面均匀开设有三个转槽(13),所述齿轮(7)与转槽(13)相互对应,所述齿轮(7)转动布置在转槽(13)内部,所述环形齿条(11)位于承接环(9)的一端,所述环形齿条(11)与限位环(10)转动配合,所述环形齿条(11)与若干齿轮(7)相互啮合,所述限位组件(12)转动布置在限位环(10)的外侧面,且所述限位组件(12)与环形齿条(11)固定连接。

3.根据权利要求1所述的一种适用多尺寸螺母的攻丝机,其特征在于,所述限位组件(12)包括单向齿条(14)、弹性片(15)和卡块(16),所述单向齿条(14)固定在环形齿条(11)的外圆弧面上,所述卡块(16)转动布置在限位环(10)的外侧面,所述卡块(16)与单向齿条(14)相互卡接,所述弹性片(15)位于卡块(16)的一侧,所述弹性片(15)的两端分别和卡块(16)与限位环(10)固定连接。

4.根据权利要求1所述的一种适用多尺寸螺母的攻丝机,其特征在于,所述夹块(4)底部固定设置有限位块(18),所述攻丝机本体(1)的工作台上开设有与限位块(18)相适配的限位槽(17),所述限位块(18)滑动布置在限位槽(17)内部。

5.根据权利要求1所述的一种适用多尺寸螺母的攻丝机,其特征在于,所述转杆(6)的侧面开设有导槽(19),所述导槽(19)内部滑动设置有导块(20),所述导块(20)与螺纹杆(3)内侧面固定连接。

6.根据权利要求1所述的一种适用多尺寸螺母的攻丝机,其特征在于,所述攻丝机本体(1)的工作台面上开设有排料口(21),所述排料口(21)与连接环(2)同心。

7.根据权利要求2所述的一种适用多尺寸螺母的攻丝机,其特征在于,所述齿条的上端面固定连接有握把(22)。
