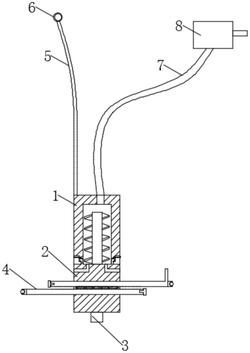

1.一种孔形轮廓提取装置,其特征在于,包括:作为总支撑的上座,所述上座的下方转动连接有下座,所述下座的下表面设置有伸入孔形工件中的检测装置,下座的下端滑动连接有两组控距杆,所述下座的上端表面固定设置有轴杆,所述轴杆的外圈处设置有绞龙,所述上座的下表面设置有用于容纳绞龙的转动槽,所述上座的上方设置有向转动槽中输入风力的供风单元,所述供风单元的端部通过软管与上座上表面的通风孔连通,所述通风孔连通于转动槽的上方,当供风单元箱转动槽中输入风力时,风力推动绞龙转动,绞龙转动时下座下端的检测装置同步转动。
2.根据权利要求1所述的一种孔形轮廓提取装置,其特征在于:所述上座与下座均呈等直径的圆柱形结构,上座的下端通过螺钉固定有卡块,所述卡块与上座的下表面设置组成环形槽,所述下座的上表面一体设置有限位环,所述限位环的上部分转动设置于环形槽中。
3.根据权利要求2所述的一种孔形轮廓提取装置,其特征在于:所述下座的上表面设置有贯穿其侧面与上表面的吸孔,所述吸孔贯穿下座上表面的位置连通于转动槽中。
4.根据权利要求3所述的一种孔形轮廓提取装置,其特征在于:所述控距杆与下座的轴线垂直,所述下座上设置有两组贯穿其左右侧面并供控距杆滑动的滑槽,两组控距杆交错滑动设置于上下的滑槽中,两组控距杆之间的下座内部设置有中间槽,所述中间槽中设置有皮带,所述皮带传动套设在下座内部的支撑转轴中,所述皮带的外表面固定设置有轮齿,所述控距杆靠近皮带的一面设置有与轮齿之间啮合传动的齿槽,两组控距杆相互远离的一端均通过螺纹配合连接有限位螺钉,两组控距杆相互远离的另一端均固定设置有磁性吸块,所述磁性吸块的端部活动镶嵌有滚珠。
5.根据权利要求4所述的一种孔形轮廓提取装置,其特征在于:上方一组控距杆靠近磁性吸块的一端上表面设置有对应在吸孔一侧的受力板。
6.根据权利要求1所述的一种孔形轮廓提取装置,其特征在于:所述上座的上表面一侧固定设置有弹性片,所述弹性片的上端设置有拉环。
