专利号: 2021209321215
申请人: 河南省鼎峰建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

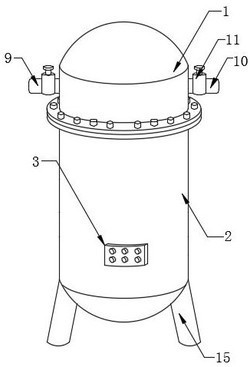

1.水泥助磨剂控温反应釜,包括上釜体(1)和下釜体(2),其特征在于,所述上釜体(1)通过法兰盘与所述下釜体(2)固定连接,所述下釜体(2)的内部固定设有搅拌仓(16),所述搅拌仓(16)的内部固定设有搅拌组件(4),所述搅拌组件(4)包括第一搅拌轴(41)、第二搅拌轴(42)、第一搅拌杆(43)、第二搅拌杆(44)、第一斜齿轮(45)、第二斜齿轮(46)和第三斜齿轮(47),所述第一搅拌轴(41)的底端通过轴承座与所述搅拌仓(16)内部的底部转动连接,所述第一搅拌轴(41)的表面固定设有若干个第一搅拌杆(43),所述第一搅拌轴(41)的底部固定设有第一斜齿轮(45),所述第一搅拌轴(41)的底部通过轴承转动连接有与第一斜齿轮(45)相对应的第二搅拌轴(42),所述第二搅拌轴(42)的一端固定设有第二斜齿轮(46),所述第三斜齿轮(47)通过轴承座分别与第一搅拌轴(41)和第二搅拌轴(42)转动连接,所述第三斜齿轮(47)的底端与所述第二斜齿轮(46)啮合连接,所述第三斜齿轮(47)的顶端与所述第一斜齿轮(45)啮合连接,所述第二搅拌轴(42)的表面固定设有四个第二搅拌杆(44),所述下釜体(2)的一侧固定设有开关面板(3)。

2.根据权利要求1所述的水泥助磨剂控温反应釜,其特征在于:所述搅拌仓(16)的顶端固定设有四个支撑板(5),四个所述支撑板(5)的顶端固定设有驱动电机(6),所述驱动电机(6)的传动轴通过联轴器(7)与所述第一搅拌轴(41)的顶端固定连接,所述开关面板(3)的表面固定设有驱动电机开关,所述驱动电机(6)通过驱动电机开关与电源电性连接。

3.根据权利要求1所述的水泥助磨剂控温反应釜,其特征在于:所述搅拌仓(16)的内壁固定设有若干个加热管(8),若干个所述加热管(8)的一侧分别与所述下釜体(2)的内壁固定连接,所述开关面板(3)的表面固定设有加热管开关,若干个所述加热管(8)均通过加热管开关与电源电性连接。

4.根据权利要求1所述的水泥助磨剂控温反应釜,其特征在于:所述上釜体(1)的两侧分别固定设有第一进料管(9)和第二进料管(10),所述第一进料管(9)的一端和第二进料管(10)的一端分别与搅拌仓(16)顶端的两侧固定连接,所述第一进料管(9)的另一端和第二进料管(10)的另一端均固定设有第一电控阀门(11),所述开关面板(3)的表面固定设有两个第一电控阀门开关,两个第一电控阀门(11)分别通过两个第一电控阀门开关与电源电性连接。

5.根据权利要求1所述的水泥助磨剂控温反应釜,其特征在于:所述下釜体(2)的内壁固定设有隔热层,所述隔热层为真空板材料制成,所述搅拌仓(16)为铝合金材料制成。

6.根据权利要求1所述的水泥助磨剂控温反应釜,其特征在于:所述搅拌仓(16)底端的中部固定设有出料管(13),所述出料管(13)的一端固定设有出料阀门(17),所述搅拌仓(16)底端的另一侧固定设有抽样管(14),所述抽样管(14)的一端固定设有第二电控阀门(12),所述开关面板(3)的表面固定设有第二电控阀门开关,所述第二电控阀门(12)通过第二电控阀门开关与电源电性连接。

7.根据权利要求1所述的水泥助磨剂控温反应釜,其特征在于:所述下釜体(2)的底端固定设有三个支撑腿(15),三个所述支撑腿(15)均为倾斜状。
