专利号: 2021209490177
申请人: 深圳市航汇流科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 烟草;雪茄烟;纸烟;吸烟者用品
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

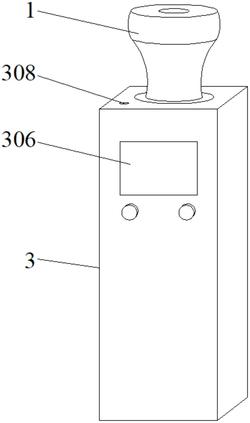

1.一种电子烟烟雾雾化器,其特征在于,包括主体(3),所述主体(3)包括连接口(301)、储油仓(302)、反应仓(303)、蓄电仓(304)、充电口(305)和进气口(308),所述连接口(301)位于所述主体(3)的顶部,所述储油仓(302)位于所述主体(3)的内部,所述反应仓(303)位于所述储油仓(302)的底部,所述蓄电仓(304)位于所述反应仓(303)的底端,所述充电口(305)位于所述主体(3)的底部,所述进气口(308)位于所述主体(3)的顶部,所述主体(3)的顶端设有烟嘴(1),所述连接口(301)内设有密封盖(4),所述储油仓(302)内设有排气管(5),所述反应仓(303)内设有雾化芯(6),所述排气管(5)内设有连杆(2),所述连杆(2)的底端设有清理垫(201),所述清理垫(201)内部设有透气孔(202),所述连杆(2)穿过密封盖(4)与所述烟嘴(1)螺栓固定连接,所述清理垫(201)与所述连杆(2)螺栓固定连接。

2.根据权利要求1所述的一种电子烟烟雾雾化器,其特征在于,所述排气管(5)与所述主体(3)螺栓固定连接,所述清理垫(201)与所述排气管(5)套接。

3.根据权利要求1所述的一种电子烟烟雾雾化器,其特征在于,所述烟嘴(1)与所述连接口(301)螺纹套接,所述密封盖(4)与所述连接口(301)套接。

4.根据权利要求1所述的一种电子烟烟雾雾化器,其特征在于,所述主体(3)的一侧设有控制面板(306),所述储油仓(302)内还设有液位传感器(307),所述控制面板(306)与所述主体(3)螺栓固定连接,所述液位传感器(307)与所述主体(3)螺栓固定连接。

5.根据权利要求1所述的一种电子烟烟雾雾化器,其特征在于,所述进气口(308)与所述反应仓(303)管道连接,所述雾化芯(6)与所述主体(3)螺栓固定连接,所述雾化芯(6)还与所述排气管(5)套接。

6.根据权利要求1所述的一种电子烟烟雾雾化器,其特征在于,所述雾化芯(6)内固定设有发热丝(601)。

7.根据权利要求1所述的一种电子烟烟雾雾化器,其特征在于,所述蓄电仓(304)内设有蓄电池(7),所述充电口(305)与所述蓄电池(7)电线连接。
