专利号: 202120960205X
申请人: 苏州冠峰检测技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

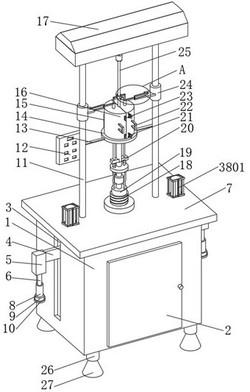

1.一种抗震性能强的新型高温蠕变试验机,包括底座(1)、调节机构(38)和控温炉(16),其特征在于:所述底座(1)的顶部固定连接有工作台(7),所述底座(1)的两侧均开设有滑槽(3),所述滑槽(3)的内部贯穿设置有滑板(4),所述滑板(4)远离底座(1)的一端焊接有支腿(5),所述支腿(5)的底部栓接有T型滑杆(6),所述T型滑杆(6)的表面滑动连接有空心管(8),所述T型滑杆(6)和空心管(8)之间设置有弹簧(37),所述空心管(8)的底部栓接有底板(9),所述工作台(7)顶部的两侧均固定安装有支撑杆(11);

所述支撑杆(11)的顶端固定连接有顶盖(17),所述底座(1)的内部固定安装有一端延伸至工作台(7)顶部的推拉机构(18),所述推拉机构(18)的顶部固定安装有固定模块(19),所述固定模块(19)的顶部固定安装有延伸至控温炉(16)内部的下端柱杆(20),所述顶盖(17)的底部固定安装有连接块(28),所述连接块(28)的底部固定安装有延伸至控温炉(16)内部的上端柱杆(25),左侧支撑杆(11)的表面栓接有操作面板(12);

所述支撑杆(11)的表面栓接有套环(24),所述套环(24)的表面焊接有钢板(34),所述钢板(34)远离支撑杆(11)的一端转动连接有钢架(35),所述钢架(35)远离钢板(34)的一端转动连接有条形板(36),所述条形板(36)远离钢架(35)的一端焊接有空心柱(31),所述空心柱(31)的底部与控温炉(16)的顶部焊接,上端柱杆(25)的表面设置有限位环(29),所述限位环(29)的表面贯穿设置有旋钮(30),所述限位环(29)表面的两侧均固定连接有横杆(32),所述横杆(32)远离限位环(29)一端的底部焊接有限位柱(33),所述限位柱(33)与空心柱(31)配合使用。

2.如权利要求1所述的一种抗震性能强的新型高温蠕变试验机,其特征在于:所述调节机构(38)包括电机(3801)、螺纹杆(3802)、滑动块(3803)和底块(3804),所述电机(3801)的输出轴与螺纹杆(3802)栓接,所述螺纹杆(3802)的底部与底块(3804)转动连接,所述底块(3804)的底部固定于底座(1)内部,所述螺纹杆(3802)的表面与滑动块(3803)滑动连接,所述滑动块(3803)远离螺纹杆(3802)的一侧与滑板(4)固定连接。

3.如权利要求1所述的一种抗震性能强的新型高温蠕变试验机,其特征在于:所述底座(1)底部的四角均固定连接有柱撑(26),所述柱撑(26)的底部固定安装有吸盘(27),所述吸盘(27)的材质为橡胶。

4.如权利要求1所述的一种抗震性能强的新型高温蠕变试验机,其特征在于:所述控温炉(16)的底部设置有圆盘(14),所述圆盘(14)的两侧均焊接有连接杆(13),所述连接杆(13)远离圆盘(14)的一端与支撑杆(11)固定连接。

5.如权利要求1所述的一种抗震性能强的新型高温蠕变试验机,其特征在于:所述底板(9)的底部粘接有防滑垫(10),所述防滑垫(10)的底部设置有防滑纹路。

6.如权利要求1所述的一种抗震性能强的新型高温蠕变试验机,其特征在于:所述底座(1)的内部设置有隔板(39),所述隔板(39)的数量为两个。

7.如权利要求1所述的一种抗震性能强的新型高温蠕变试验机,其特征在于:所述底座(1)的表面安装金属门(2),所述控温炉(16)的表面固定安装有把手(22)。

8.如权利要求1所述的一种抗震性能强的新型高温蠕变试验机,其特征在于:所述控温炉(16)的表面焊接有卡扣(21)和限位块(23),所述控温炉(16)的背面活动连接有合页(15)。
