专利号: 2021210564523
申请人: 重庆岷龙机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

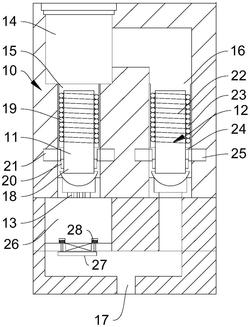

1.一种汽油机发动机进气管路,其特征在于,包括:管道本体、第一电磁阀门组件、第二电磁阀门组件以及节流部;

所述管道本体形成有进气管路、第一管路、第二管路以及排气管路,所述第一管路和所述第二管路的进口分别与所述进气管路连接,所述第一管路和所述第二管路的出口与所述排气管路连接,所述进气管路用于连接增压器,所述排气管路用于连接中冷器;

所述第一电磁阀门组件设于所述第一管路中,用于控制所述第一管路与所述进气管路的开闭,所述节流部设置于所述第一管路的出口,用于节流由所述第一管路排向所述排气管路的气体;

所述第二电磁阀门组件设于所述第二管路中,用于控制所述第二管路与所述进气管路的开闭。

2.根据权利要求1所述的汽油机发动机进气管路,其特征在于,所述第一电磁阀门组件包括第一阀芯和第一电磁铁机构,所述第一阀芯可滑动地设置在所述第一管路中,所述第一阀芯的端部形成有第一堵头,所述第一堵头用于封堵所述第一管路的出口;

所述第一电磁铁机构与所述第一阀芯连接,用于驱使所述第一阀芯在所述第一管路中做往复运动。

3.根据权利要求2所述的汽油机发动机进气管路,其特征在于,所述第一管路内配置有弹簧套,所述弹簧套设有第一弹簧,所述第一弹簧设置在所述第一阀芯上,用于驱使所述第一阀芯向所述第一管路的出口移动,以使得所述第一堵头封堵所述第一管路的出口。

4.根据权利要求3所述的汽油机发动机进气管路,其特征在于,所述第一电磁铁机构包括第一磁性件和第一电磁铁,所述第一磁性件固定于所述第一阀芯上,所述第一电磁铁设置在所述管道本体中并位于所述第一管路。

5.根据权利要求1所述的汽油机发动机进气管路,其特征在于,所述第二电磁阀门组件包括第二阀芯和第二电磁铁机构,所述第二阀芯可滑动地设置在所述第二管路中,所述第二阀芯的端部形成有第二堵头,所述第二堵头用于封堵所述第二管路的出口;

所述第二电磁铁机构与所述第二阀芯连接,用于驱使所述第二阀芯在所述第二管路中做往复运动。

6.根据权利要求5所述的汽油机发动机进气管路,其特征在于,所述第二管路内配置有弹簧套,所述弹簧套设有第二弹簧,所述第二弹簧设置在所述第二阀芯上,用于驱使所述第二阀芯向远离所述第二管路的出口移动,以使得所述第二堵头远离所述第二管路的出口。

7.根据权利要求6所述的汽油机发动机进气管路,其特征在于,所述第二电磁铁机构包括第二磁性件和第二电磁铁,所述第二磁性件固定于所述第二阀芯上,所述第二电磁铁设置在所述管道本体中并位于所述第二管路。

8.根据权利要求1‑7任一项所述的汽油机发动机进气管路,其特征在于,所述节流部包括节流块以及设置在所述节流块的若干个节流孔,所述节流块固定于所述第一管路的出口。

9.根据权利要求8所述的汽油机发动机进气管路,其特征在于,所述第一管路与所述排气管路之间设置有压力腔,所述压力腔形成有连通所述排气管路的压力口,所述压力口设置有压力阀;

所述压力阀包括阀体和弹性件,所述阀体通过所述弹性件的弹力以封堵所述压力口。
