专利号: 2021210816079
申请人: 济南道丰食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

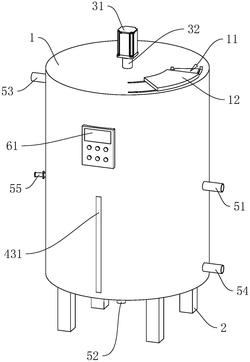

1.一种饮品清洁生产用配料罐,其特征在于:包括罐体(1),所述罐体(1)顶部设置有固态进料口(11),所述罐体(1)内设置有对原料进行搅拌的搅拌机构(3),还包括设置在罐体(1)内底部用于调节罐体内温度的调温机构(4)。

2.根据权利要求1所述的一种饮品清洁生产用配料罐,其特征在于:所述搅拌机构(3)包括设置在罐体(1)顶壁中心位置的驱动电机(31),所述驱动电机(31)的输出轴连接有固定在罐体(1)顶壁中心位置的联轴器(32),所述联轴器(32)固定连接有转动轴(33),所述转动轴(33)延长至罐体(1)内,所述转动轴(33)上设置有搅拌桨(34)。

3.根据权利要求2所述的一种饮品清洁生产用配料罐,其特征在于:所述搅拌桨(34)在转动轴(33)上竖直间隔均匀设置有若干组,每组具有不少于两叶的搅拌桨(34),同组中搅拌桨(34)沿转动轴(33)周向间隔均匀分布。

4.根据权利要求1所述的一种饮品清洁生产用配料罐,其特征在于:所述调温机构(4)包括温度传感器(41)、电加热丝(42)和控温容器(43),所述温度传感器(41)设置在罐体(1)内侧壁上,所述控温容器(43)呈筒状设置在罐体(1)的底部,所述电加热丝(42)设置在控温容器(43)的底壁上侧。

5.根据权利要求4所述的一种饮品清洁生产用配料罐,其特征在于:所述电加热丝(42)呈盘管状。

6.根据权利要求4所述的一种饮品清洁生产用配料罐,其特征在于:所述罐体(1)的外侧壁上开设有用于观察控温容器(43)内部情况的检测窗(431),检测窗(431)与控温容器(43)密封连接。

7.根据权利要求6所述的一种饮品清洁生产用配料罐,其特征在于:所述控温容器(43)的外侧壁上设置有进液管口(51),所述控温容器(43)底部设置有出液管口(52)。

8.根据权利要求7所述的一种饮品清洁生产用配料罐,其特征在于:所述罐体(1)外侧壁上设置有控制面板(6),所述控制面板(6)分别与温度传感器(41)、电加热丝(42)和驱动电机(31)电性连接。

9.根据权利要求8所述的一种饮品清洁生产用配料罐,其特征在于:所述罐体(1)的上侧壁上设置有液态进料口(53),所述罐体(1)的下侧壁上设置有出料口(54)。

10.根据权利要求9所述的一种饮品清洁生产用配料罐,其特征在于:所述罐体(1)的侧壁上设置有用于检测罐体(1)内的调配情况的检测管口(55)。
