专利号: 2021210959072
申请人: 咸宁绿生农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

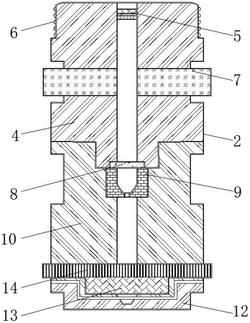

1.一种用于喷淋作业的大角度雾化喷嘴,包括:连接管(1);

其特征在于,还包括:

第一喷嘴(2),其设置于所述连接管(1)的中部,所述连接管(1)左右两端设置有第二喷嘴(3);

所述第一喷嘴(2)包括:

喷嘴底座(4);

过滤网片(5),其连接于所述喷嘴底座(4)的内部;

螺纹槽(6),其设置于所述喷嘴底座(4)的外侧后端,所述喷嘴底座(4)前端设置有液体帽(7);

密封垫圈(8),其连接于所述喷嘴底座(4)内部前端;

混合室(10),其设置于所述喷嘴底座(4)的前侧,所述混合室(10)内部后端设置有节流孔(9)。

2.根据权利要求1所述的一种用于喷淋作业的大角度雾化喷嘴,其特征在于,所述第一喷嘴(2)与第二喷嘴(3)结构尺寸相一致,且第二喷嘴(3)呈倾斜状,而且第二喷嘴(3)关于连接管(1)中轴线呈左右对称分布。

3.根据权利要求1所述的一种用于喷淋作业的大角度雾化喷嘴,其特征在于,所述喷嘴底座(4)通过螺纹槽(6)与连接管(1)之间构成固定结构,且喷嘴底座(4)贯穿于连接管(1)内部。

4.根据权利要求1所述的一种用于喷淋作业的大角度雾化喷嘴,其特征在于,所述过滤网片(5)外口结构尺寸与喷嘴底座(4)开口结构尺寸相吻合,且过滤网片(5)呈微孔状。

5.根据权利要求1所述的一种用于喷淋作业的大角度雾化喷嘴,其特征在于,所述第一喷嘴(2)还包括:

空气帽(11),其设置于所述混合室(10)中部;

喷雾出口(12),其固定于所述混合室(10)前侧,所述喷雾出口(12)内部设置有喷孔(13);

调节旋钮(14),其活动连接于所述混合室(10)前端,所述调节旋钮(14)内部设置有调节挡片(15);

网孔(16),其开设于所述调节挡片(15)的表面。

6.根据权利要求5所述的一种用于喷淋作业的大角度雾化喷嘴,其特征在于,所述网孔(16)关于调节挡片(15)中轴线为圆心呈环状等距离分布,且调节挡片(15)前端连接面与喷雾出口(12)后端连接面相互贴合。

7.根据权利要求5所述的一种用于喷淋作业的大角度雾化喷嘴,其特征在于,所述网孔(16)结构尺寸与喷孔(13)结构尺寸相一致,且调节挡片(15)通过与调节旋钮(14)与混合室(10)之间构成翻转结构。
