专利号: 2021210998749
申请人: 无锡德炫新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

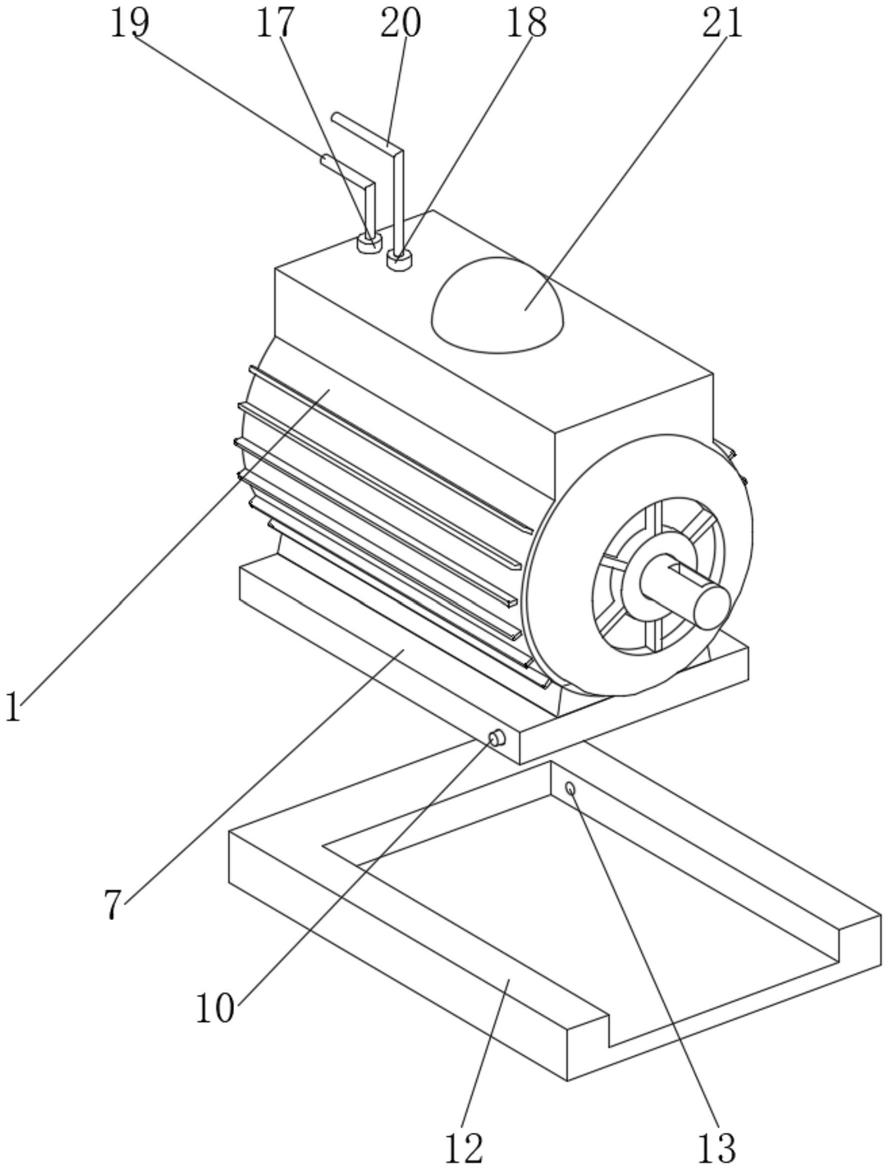

1.一种光伏发电专用数字化智能跟踪电机,包括电机外壳(1)、跟踪角度运算模块(2)、信号位置反馈模块(3)、电机驱动模块(4)、处理器(5)、网络模块(24)和安装座(12),其特征在于:所述跟踪角度运算模块(2)、信号位置反馈模块(3)、电机驱动模块(4)和处理器(5)均安装在电机外壳(1)内部的上方,所述电机外壳(1)的顶部安装有监测摄像头(6),所述电机外壳(1)的底部焊接有底座(7),所述底座(7)内腔的两侧均安装有电动推杆(9),所述电动推杆(9)的输出轴栓接有固定柱(10),所述底座(7)的前后两侧均贯穿开设有通孔(11),且固定柱(10)与通孔(11)的内壁滑动连接,所述安装座(12)的内侧的表面开设有固定槽(13),且固定柱(10)与固定槽(13)的内壁活动连接,所述固定槽(13)的内部安装有压力传感器(14),所述安装座(12)的内部分别设置有报警模块(15)和连网模块(16)。

2.根据权利要求1所述的一种光伏发电专用数字化智能跟踪电机,其特征在于:所述处理器(5)的输出端分别与电动推杆(9)和电机驱动模块(4)的输入端单向信号连接,所述跟踪角度运算模块(2)、信号位置反馈模块(3)和监测摄像头(6)的输出端均与处理器(5)的输入端单向信号连接,所述处理器(5)的输出端与网络模块(24)的输入端双向信号连接,所述压力传感器(14)的输出端与报警模块(15)的输入端单向信号连接,所述报警模块(15)的输出端与连网模块(16)的输入端单向信号连接。

3.根据权利要求1所述的一种光伏发电专用数字化智能跟踪电机,其特征在于:所述电机外壳(1)顶部的左侧分别安装有电力接口(17)和通讯接口(18),所述电力接口(17)的另一端连接有供电线缆(19),所述通讯接口(18)的另一端连接有通讯线缆(20)。

4.根据权利要求1所述的一种光伏发电专用数字化智能跟踪电机,其特征在于:所述电机外壳(1)顶部的中心处安装有玻璃罩(21),且监测摄像头(6)位于玻璃罩(21)的内部。

5.根据权利要求1所述的一种光伏发电专用数字化智能跟踪电机,其特征在于:所述电机外壳(1)内部的上方安装有第一蓄电池(22),所述安装座(12)的内部还安装有第二蓄电池(23)。

6.根据权利要求1所述的一种光伏发电专用数字化智能跟踪电机,其特征在于:所述底座(7)内腔的底部安装有振动传感器(8),所述振动传感器(8)的输出端与处理器(5)的输入端单向信号连接。
