专利号: 2021211084472
申请人: 南通科创建设工程检测有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

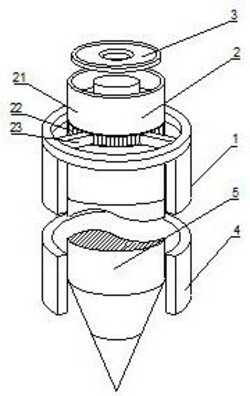

1.一种建筑工程检测用土壤取样装置,包括土壤采集器体(1)、泥土收集机构(2)、外压壳(4)和采集钻头(5),其特征在于:所述土壤采集器体(1)包括泥土收集机构(2),所述泥土收集机构(2)的外表面上活动连接有密封盖(3),所述泥土收集机构(2)的外表面上活动连接有外压壳(4),所述泥土收集机构(2)的下表面上固定连接有采集钻头(5)、所述采集钻头(5)的外表面上固定连接有外压机构(51);

所述外压机构(51)包括弧槽片(511),所述弧槽片(511)的一端上固定连接有碾压齿(512),所述碾压齿(512)均匀的分布于弧槽片(511)的左侧表面上,所述弧槽片(511)的形状设置为弧形槽板。

2.根据权利要求1所述的一种建筑工程检测用土壤取样装置,其特征在于:所述采集钻头(5)的下表面上固定连接有破碎头(52),所述采集钻头(5)的外表面上开设有孔洞,所述采集钻头(5)的内部活动安装有细碎器(53),所述细碎器(53)的下表面上固定连接有细卡齿(54),所述细卡齿(54)均匀的分布于细碎器(53)的下表面上。

3.根据权利要求1所述的一种建筑工程检测用土壤取样装置,其特征在于:所述外压壳(4)包括外护壳(41),所述外护壳(41)的顶端表面上开设有孔洞,所述孔洞的内表面上贯穿连接有钻动杆(42),所述钻动杆(42)的外表面上固定连接有螺旋叶片(43),所述外护壳(41)的底部设置有斜板槽。

4.根据权利要求3所述的一种建筑工程检测用土壤取样装置,其特征在于:所述钻动杆(42)的外表面上开设有槽孔,所述槽孔的内表面上固定连接有按钮(a1),所述钻动杆(42)的顶端上固定连接有按压块,所述钻动杆(42)的内部开设有螺纹层。

5.根据权利要求1所述的一种建筑工程检测用土壤取样装置,其特征在于:所述泥土收集机构(2)包括收集筒(21),所述收集筒(21)的外表面上设置有滑动轨(22),所述滑动轨(22)的外表面上活动连接有连接杆(23),所述连接杆(23)的一端上固定连接有固定圈,所述固定圈的下表面上固定连接在外压壳(4)的顶表面上,所述收集筒(21)的内部贯穿连接在钻动杆(42)的外表面上。

6.根据权利要求1所述的一种建筑工程检测用土壤取样装置,其特征在于:所述密封盖(3)的外表面上固定连接有衔接齿(31),所述密封盖(3)的外表面上开设有孔洞,所述孔洞的内表面搭接在钻动杆(42)的外表面上。

7.根据权利要求4所述的一种建筑工程检测用土壤取样装置,其特征在于:所述钻动杆(42)的一端固定连接在细碎器(53)的顶部表面上,所述斜板槽包裹在采集钻头(5)的外表面上。
