1.应用于电站汽轮机动叶片的弯扭测试装置,其特征在于:由支撑框架组件,及与支撑框架组件相配合使用的侧压紧限位组件,及与支撑框架组件、侧压紧限位组件相配合使用的旋转组件,及与支撑框架组件、侧压紧限位组件、旋转组件相配合使用的监测组件组成;

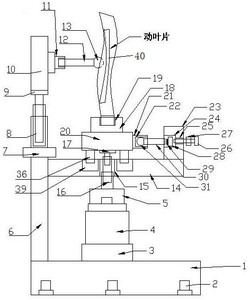

所述支撑框架组件,包括底座(1),及设置在底座(1)一面的若干个底座固定螺孔(2),及设置在底座(1)另一面的电机安装座(3),及设置在底座(1)一端端面的竖支撑板(6),及设置在竖支撑板(6)一端侧壁的横支撑板(14),及设置在横支撑板(14)内的气缸通孔(15);所述侧压紧限位组件,包括设置在竖支撑板(6)一端端面的气缸安装座(7),及安装在气缸安装座(7)上的竖气缸(8),及设置在竖气缸(8)一端的固定板安装座(9),及设置在固定板安装座(9)上的固定板(10),及设置在固定板(10)一面的横气缸(11),及设置在横气缸(11)一端的压紧杆(12);所述旋转组件,包括设置在电机安装座(3)上的电机(4),及设置在电机(4)上的固定块(5),及设置在固定块(5)上且贯穿气缸通孔(15)的调节气缸(16),及设置在调节气缸(16)上的连接座(17),及与连接座(17)连接的旋转块(20),及设置在旋转块(20)一面的动叶片安装座(18),及设置在动叶片安装座(18)一面的弧形安装卡槽(19),及设置在旋转块(20)外壁的限位块(21),及设置在限位块(21)一面内的限位凹槽(22);所述监测组件,包括设置在横支撑板(14)一端端面的竖固定块(23),及设置在竖固定块(23)一面内的竖固定块凹槽(24),及设置在竖固定块凹槽(24)内的传感器支撑块(28),及设置在传感器支撑块(28)一面的压力传感器(29),及两端分别位于限位凹槽(22)、竖固定块凹槽(24)内的横压杆(30)。
2.根据权利要求1所述的应用于电站汽轮机动叶片的弯扭测试装置,其特征在于:所述应用于电站汽轮机动叶片的弯扭测试装置,还包括设置在压紧杆(12)一端端面的圆形接触块(13),及设置在横压杆(30)一端且位于限位凹槽(22)内的辅助圆形接触块(31),其中,限位凹槽(22)设置为斜形坡面结构。
3.根据权利要求2所述的应用于电站汽轮机动叶片的弯扭测试装置,其特征在于:所述应用于电站汽轮机动叶片的弯扭测试装置,还包括设置在横支撑板(14)一面的圆形限位凹槽(39),及设置在旋转块(20)底面且与圆形限位凹槽(39)相配合使用的限位凸起(36),其中,限位凸起(36)可设置为多个圆柱形结构或多个弧形板结构或圆形中空结构。
4.根据权利要求3所述的应用于电站汽轮机动叶片的弯扭测试装置,其特征在于:所述应用于电站汽轮机动叶片的弯扭测试装置,还包括设置在传感器支撑块(28)一面的凹槽(32),其中,压力传感器(29)设置在凹槽(32)内,及与压力传感器(29)连接的弹簧(33),及与凹槽(32)相配合使用的横限位柱(34),及设置在横限位柱(34)一面内的弹簧限位凹槽(35),弹簧(33)的一端位于弹簧限位凹槽(35)内,及设置在横限位柱(34)一端的圆形连接圈(37),及设置在圆形连接圈(37)一面且与横压杆(30)相配合使用的圆形连接圈凹槽(38)。
5.根据权利要求4所述的应用于电站汽轮机动叶片的弯扭测试装置,其特征在于:所述传感器支撑块(28)的尺寸小于竖固定块凹槽(24)的尺寸,横限位柱(34)的尺寸小于凹槽(32)的尺寸,圆形连接圈(37)的尺寸大于凹槽(32)的尺寸。
6.根据权利要求3所述的应用于电站汽轮机动叶片的弯扭测试装置,其特征在于:所述限位凸起(36)的尺寸小于圆形限位凹槽(39)的尺寸。
7.根据权利要求4所述的应用于电站汽轮机动叶片的弯扭测试装置,其特征在于:所述应用于电站汽轮机动叶片的弯扭测试装置,还包括设置在竖固定块(23)另一面内的竖固定块横螺孔(25),及贯穿竖固定块横螺孔(25)且与传感器支撑块(28)接触的横螺栓(26),及设置在横螺栓(26)上的锁紧螺母(27)。
