专利号: 2021211886168
申请人: 南京机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

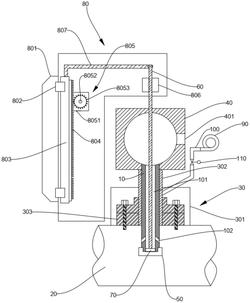

1.一种碳排放总量在线连续分析测量系统中的采样装置,其特征在于,包括:采样杆(10),其内部具有贯通的直线采样通道(101)且在伸入烟道(20)的管段侧壁上具有采样孔(102);

装载机构(30),其将所述采样杆安装在所述烟道(20)上;

集灰箱(40),其侧壁上具有采样输出口(401),所述集灰箱(40)安装在所述装载机构(30)上,所述采样杆(10)上位于所述烟道(20)外的尾端插入所述集灰箱(40)体内,所述采样杆(10)内的直线采样通道(101)与所述集灰箱(40)内部相连通;

封堵盖(50),其安装且覆盖在所述采样杆上位于所述烟道(20)内的头端上;

活动柱(60),其第一端穿过所述集灰箱(40)能够伸至所述采样杆(10)内的直线采样通道(101)内的端头,所述活动柱(60)的直径小于所述采样杆(10)内的直线采样通道(101)的孔径;

清灰钢板(70),其固定连接在所述活动柱(60)的第一端端头上;

往复推拉机构(80),其与所述活动柱(60)连接,以将所述活动柱(60)在所述采样杆(10)内的直线采样通道(101)内往复运动。

2.根据权利要求1所述的碳排放总量在线连续分析测量系统中的采样装置,其特征在于,所述装载机构(30)包括:

支撑台(301),其安装在所述烟道(20)外侧;

护套管(302),其套装在所述采样杆(10)上且连接在所述支撑台(301) 上;以及安装法兰(303),其将所述护套管(302)安装在所述烟道(20)上。

3.根据权利要求2所述的碳排放总量在线连续分析测量系统中的采样装置,其特征在于,所述往复推拉机构(80)包括:安装台(801),其安装在所述烟道(20)外侧;

夹持块(802),其侧部具有滑道,所述夹持块(802)的底部安装在所述安装台(801)上;

滑动长板(803),其水平放置且连接在所述夹持块(802)上并能够在所述夹持块(802)的滑道上滑动;

齿条(804),其固定连接在所述滑动长板(803)的前侧面上;

驱动装置(805),其与所述齿条(804)相啮合且能够驱动所述齿条(804)移动;

支撑块(806),其顶部具有供所述活动柱(60)滑动的滑孔,所述支撑块(806)安装在所述安装台(801)上;以及

连接杆(807),其一端与所述活动柱(60)的第二端固定连接而另一端与所述滑动长板(803)的一端固定连接。

4.根据权利要求3所述的碳排放总量在线连续分析测量系统中的采样装置,其特征在于,所述驱动装置(805)包括:驱动电机(8051),其安装在所述安装台(801)上;

驱动轴(8052),其竖直放置且连接在所述驱动电机(8051)上;以及齿轮(8053),其键连接在所述驱动轴(8052)上且与所述齿条(804)相啮合。

5.根据权利要求4所述的碳排放总量在线连续分析测量系统中的采样装置,其特征在于,所述连接杆(807)的一端与所述活动柱(60)的第二端通过螺栓连接。

6.根据权利要求5所述的碳排放总量在线连续分析测量系统中的采样装置,其特征在于,所述连接杆(807)呈L形。

7.根据权利要求6所述的碳排放总量在线连续分析测量系统中的采样装置,其特征在于,所述碳排放总量在线连续分析测量系统中的采样装置还包括:风机(90),其设置在所述烟道(20)外;

进风管(100),其一端与所述风机(90)连接而另一端伸至所述采样杆(10)的直线采样通道(101)内;

控制阀(110),其安装在所述进风管(100)上。
