专利号: 2021212025151
申请人: 响水县龙威油泵附件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

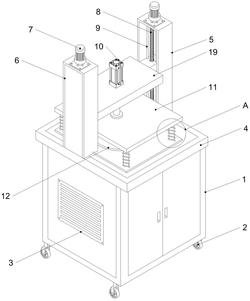

1.一种抗疲劳锌合金铸件模具,包括铸件模具本体(1)、上模具(11)和下模具(12),其特征在于,所述铸件模具本体(1)的底部四角固定连接有滚轮(2),且所述滚轮(2)带有轮刹,所述铸件模具本体(1)的前端通过铰链转动连接有开合门,所述铸件模具本体(1)的一侧螺栓连接有散热板(3),所述铸件模具本体(1)的顶部固定连接有工作台(4),所述工作台(4)的顶部中心端固定焊接有固定板(18),所述固定板(18)的中心处设有下模具(12),靠近所述下模具(12)的两侧对称设置有第一固定架(5)和第二固定架(6)。

2.根据权利要求1所述的一种抗疲劳锌合金铸件模具,其特征在于,所述第一固定架(5)和第二固定架(6)的顶部螺栓连接有驱动电机(7),所述驱动电机(7)的输出端转动连接有滚珠丝杠(8),靠近所述滚珠丝杠(8)的两侧固定设置有滑动杆(9)。

3.根据权利要求2所述的一种抗疲劳锌合金铸件模具,其特征在于,所述滚珠丝杠(8)的外侧螺纹连接有固定块(19),所述固定块(19)的顶部中心处螺栓连接有气缸(10),所述气缸(10)的底部输出端螺栓连接有上模具(11)。

4.根据权利要求1或3所述的一种抗疲劳锌合金铸件模具,其特征在于,所述上模具(11)的底部四角固定连接有减震弹簧(17),所述减震弹簧(17)的底部与所述固定板(18)的顶部固定焊接。

5.根据权利要求1所述的一种抗疲劳锌合金铸件模具,其特征在于,所述下模具(12)的底部固定焊接有转动杆(13),所述转动杆(13)的底部固定焊接有主锥齿轮(14)。

6.根据权利要求5所述的一种抗疲劳锌合金铸件模具,其特征在于,所述主锥齿轮(14)的外侧啮合连接有副锥齿轮(15),所述副锥齿轮(15)的一端通过转动轴连接有伺服电机(16)。

7.根据权利要求3所述的一种抗疲劳锌合金铸件模具,其特征在于,所述上模具(11)的底部设有红外线传感器,且所述红外线传感器的型号为LHI878。
