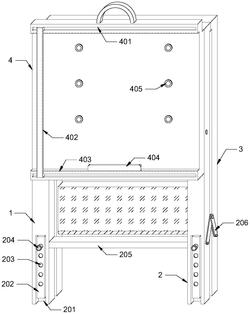

1.一种用于建筑设计的绘图辅助工具，包括机体（1），其特征在于：所述机体（1）的正面通过调节转轴（407）插接设置有绘图板（4），所述绘图板（4）的背面通过连接凹槽（406）与前支撑架（2）进行活动卡接，所述前支撑架（2）的顶部通过合页（5）与后支撑架（3）固定铰接；

所述绘图板（4）包括滑槽（401）、刻度尺（402）、刻度线（403）、挡板（404）、固定磁块（405）、连接凹槽（406）、调节转轴（407）、铁板层（408）和泡沫层（409），所述绘图板（4）由外向内依次粘接有铁板层（408）和泡沫层（409），所述绘图板（4）的正面顶部和正面底部均开设有滑槽（401），所述两个滑槽（401）的内部滑动插设有同一刻度尺（402），所述两个滑槽（401）相对设置的外部边沿设置有刻度线（403），所述绘图板（4）的正面底部固定设置有挡板（404），所述铁板层（408）的正面磁性连接有固定磁块（405），所述绘图板（4）的顶部背面活动插设有调节转轴（407），所述绘图板（4）的背面等距离开设有五个连接凹槽（406）。

2.根据权利要求1所述的一种用于建筑设计的绘图辅助工具，其特征在于：所述前支撑架（2）的两侧正面底部均开设有收纳槽（201），所述两个收纳槽（201）的内部均滑动插设有辅助支腿（202），且收纳槽（201）的形状大小与辅助支腿（202）的形状大小相互匹配。

3.根据权利要求2所述的一种用于建筑设计的绘图辅助工具，其特征在于：所述辅助支腿（202）的正面开设有贯穿辅助支腿（202）内部，并延伸至前支撑架（2）内部的插孔（203），所述插孔（203）的内壁活动插接有插栓（204），所述插栓（204）的形状大小与插孔（203）的形状大小相互匹配，所述插栓（204）通过插孔（203）与前支撑架（2）活动插接。

4.根据权利要求1所述的一种用于建筑设计的绘图辅助工具，其特征在于：所述前支撑架（2）的内侧设置有托板（205），所述前支撑架（2）的两侧均设置有连接折叠臂（206），所述连接折叠臂（206）的两端分别与前支撑架（2）和后支撑架（3）的侧壁固定连接，所述前支撑架（2）的正面设置有伸缩支撑杆（207），所述伸缩支撑杆（207）的形状大小与连接凹槽（406）的形状大小相互匹配，且伸缩支撑杆（207）活动卡接设置有连接凹槽（406）的内部，所述前支撑架（2）通过伸缩支撑杆（207）和连接凹槽（406）与绘图板（4）活动卡接。

5.根据权利要求1所述的一种用于建筑设计的绘图辅助工具，其特征在于：所述后支撑架（3）的两侧底部和前支撑架（2）的两侧底部设置均相同，所述后支撑架（3）的内部贯穿设置有连接转轴（301），所述连接转轴（301）的外壁设置有置物托盘（302）。

6.根据权利要求1所述的一种用于建筑设计的绘图辅助工具，其特征在于：所述调节转轴（407）的一端分别贯穿绘图板（4）的内部和前支撑架（2）的内部，并延伸至前支撑架（2）的顶部外壁，所述绘图板（4）通过调节转轴（407）的贯穿与前支撑架（2）活动插接。
