专利号: 2021212125681
申请人: 廖姗姗
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-09-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

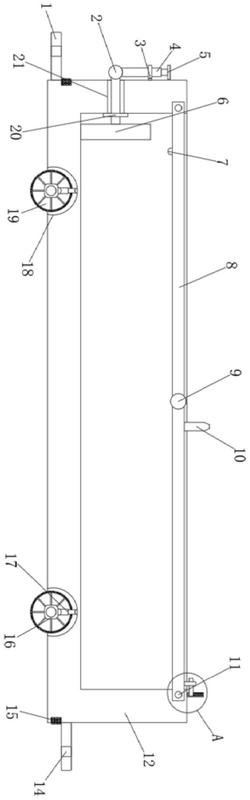

1.一种道路桥梁施工用物料运输装置,包括运输箱(12),其特征在于:所述运输箱(12)内壁前后两侧的上端均开设有横向设置的滑槽(24),两个所述滑槽(24)的内部滑动连接有盖板(8),所述盖板(8)内部的中央设有转动轴(9),所述运输箱(12)内部左侧的上端且靠近滑槽(24)的位置处开设有转动凹槽(23),所述盖板(8)左侧的前后两端均通过滑动杆(11)与转动凹槽(23)转动连接,且盖板(8)右侧的前后两端也均通过滑动杆(11)与滑槽(24)滑动连接,两个所述滑槽(24)内壁底面的左侧开设有限位槽(7),所述限位槽(7)与滑动杆(11)相卡合。

2.根据权利要求1所述的一种道路桥梁施工用物料运输装置,其特征在于:所述盖板(8)顶面右侧的中央且靠近转动轴(9)的位置处固定连接有二号把手(10),所述盖板(8)顶面右侧的中央固定连接有卡合块(22),所述运输箱(12)顶面右侧的中央固定连接有固定杆(13)。

3.根据权利要求2所述的一种道路桥梁施工用物料运输装置,其特征在于:所述固定杆(13)左侧的中央开设有凹槽,所述固定杆(13)凹槽的内部固定连接有竖向分布的限位杆(26),所述限位杆(26)的外部滑动连接有卡合板(25),所述卡合板(25)的左侧与卡合块(22)的内壁相卡合。

4.根据权利要求3所述的一种道路桥梁施工用物料运输装置,其特征在于:所述卡合板(25)顶面的右侧固定连接有限位弹簧(27),所述限位弹簧(27)的顶端与固定杆(13)凹槽内壁的顶端固定连接,且限位杆(26)位于限位弹簧(27)内部的中央。

5.根据权利要求1所述的一种道路桥梁施工用物料运输装置,其特征在于:所述运输箱(12)左右两侧的下端均固定连接有连接块(1),两个所述连接块(1)顶面互相远离的一侧均开设有竖向贯穿连接块(1)的连接通孔(14),所述运输箱(12)左右两侧的下端且与连接块(1)对应的位置处均镶嵌有缓冲块(15)。

6.根据权利要求1所述的一种道路桥梁施工用物料运输装置,其特征在于:所述运输箱(12)底面前后两侧的左右两端均开设有底面凹槽(18),所述底面凹槽(18)内壁顶面的中央通过铰链连接有弹簧伸缩杆(17),所述弹簧伸缩杆(17)的底端也通过铰链连接有连接轴(16),所述连接轴(16)的外部且靠近运输箱(12)的一侧转动连接有滚轮(19)。

7.根据权利要求1所述的一种道路桥梁施工用物料运输装置,其特征在于:所述运输箱(12)内壁左侧的下端开设有横向贯穿运输箱(12)的滑动通孔(21),所述滑动通孔(21)的内部滑动连接有推杆(4),所述推杆(4)的内部设有转轴(2),所述推杆(4)的顶端固定连接有一号把手(5),所述推杆(4)外部的上端通过卡箍(3)与运输箱(12)左侧的上端相连接。

8.根据权利要求7所述的一种道路桥梁施工用物料运输装置,其特征在于:所述推杆(4)的右端固定连接有推板(6),所述推板(6)与运输箱(12)的内部滑动连接,所述运输箱(12)内壁左侧的下端且与滑动通孔(21)对应的位置处固定连接有固定板(20),所述固定板(20)内部的中央与推杆(4)滑动连接。
