专利号: 2021212177347
申请人: 常州凯拓工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

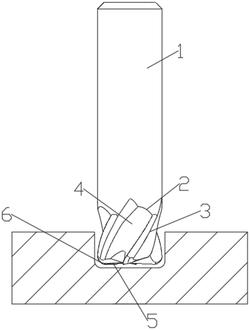

1.一种高硬四刃圆鼻铣刀,包括刀柄(1)和位于所述刀柄(1)前端的切屑部(2),其特征是,所述切屑部(2)的外周面上凸出有呈螺旋状的四个侧刀刃(3),四个所述侧刀刃(3)之间形成四个呈螺旋状的排屑槽(4),同一平面上相邻布置的两个所述排屑槽(4)所占据的夹角不相等,同一平面上相对布置的两个所述排屑槽(4)所占据的夹角相等,所述切屑部底面凸出有呈倾斜布置的若干端部刀刃(5),所述端部刀刃(5)和侧刀刃(3)一一对应,所述端部刀刃(5)和侧刀刃(3)的相接处通过第一圆弧面(6)连接。

2.根据权利要求1所述的高硬四刃圆鼻铣刀,其特征是,所述侧刀刃(3)的前角为α°,所述侧刀刃(3)的后角为β°,α°小于β°。

3.根据权利要求1所述的高硬四刃圆鼻铣刀,其特征是,所述端部刀刃(5)呈弯曲的扇形结构,所述端部刀刃(5)由切屑部中心向切屑部圆周方向逐渐增大。

4.根据权利要求1所述的高硬四刃圆鼻铣刀,其特征是,所述端部刀刃(5)汇集于切屑部端部中部,且所述端部刀刃(5)和切屑部的相连接侧通过第二圆弧面(7)连接。

5.根据权利要求1所述的高硬四刃圆鼻铣刀,其特征是,四个所述排屑槽(4)所占据的夹角依次80°、100°、80°和100°。
