专利号: 2021212328205
申请人: 龚桐
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

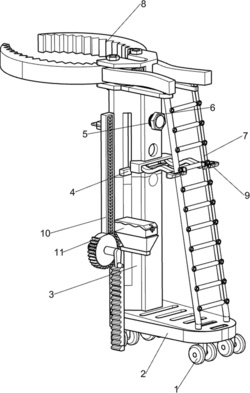

1.一种园林升降式滑梯,包括有滚轮(1)和第一支撑架(2),第一支撑架(2)底部左右两侧前后对称转动式设有滚轮(1),其特征是,还包括有第一滑轨(3)、活动块(4)、螺纹柱(5)、第一固定块(6)、滑梯(7)、夹紧机构(8)和固定机构(9),第一支撑架(2)顶部左侧设有第一滑轨(3),第一滑轨(3)上滑动式设有活动块(4),第一滑轨(3)上部右侧通过螺纹设有螺纹柱(5),螺纹柱(5)通过螺纹连接有第一固定块(6),第一支撑架(2)顶部右侧设有滑梯(7),活动块(4)顶部之间连接有夹紧机构(8),第一滑轨(3)上部右侧设有固定机构(9),固定机构(9)与滑梯(7)配合。

2.如权利要求1所述的一种园林升降式滑梯,其特征是,夹紧机构(8)包括有固定架(81)、固定杆(82)、第二固定块(83)、第一活动板(84)、夹板(85)和第一弹簧(86),活动块(4)顶部设有固定架(81),固定架(81)左部前后两侧设有固定杆(82),固定杆(82)上下两侧均设有第二固定块(83),固定杆(82)上均转动式设有夹板(85),夹板(85)右侧均设有第一活动板(84),第一活动板(84)内侧之间连接有第一弹簧(86)。

3.如权利要求2所述的一种园林升降式滑梯,其特征是,固定机构(9)包括有第二滑轨(91)、第二活动板(92)和卡块(93),第一滑轨(3)上部右侧设有第二滑轨(91),第二滑轨(91)内侧对称滑动式设有第二活动板(92),滑梯(7)上侧前后对称设有卡块(93),卡块(93)与第二活动板(92)配合。

4.如权利要求3所述的一种园林升降式滑梯,其特征是,还包括有上升机构(10),上升机构(10)包括有第二支撑架(101)、第一转杆(102)、缺齿轮(103)、第三滑轨(104)、齿条(105)、第二弹簧(106)和第三活动板(107),第一滑轨(3)下部前侧设有第二支撑架(101),第二支撑架(101)上转动式设有第一转杆(102),第一转杆(102)上连接有缺齿轮(103),第一滑轨(3)前侧设有第三滑轨(104),第三滑轨(104)内侧滑动式设有齿条(105),齿条(105)与缺齿轮(103)间歇性啮合,齿条(105)与第三滑轨(104)之间连接有第二弹簧(106),第三滑轨(104)上部左侧设有第三活动板(107)。

5.如权利要求4所述的一种园林升降式滑梯,其特征是,还包括有收集机构(11),收集机构(11)包括有装料框(111)、第三固定块(112)、第二转杆(113)和第四固定块(114),齿条(105)上部右侧设有装料框(111),装料框(111)右侧设有第三固定块(112),装料框(111)顶部转动式设有第二转杆(113),第二转杆(113)穿过第三固定块(112),第二转杆(113)右侧上下设有转动式设有第四固定块(114)。

6.如权利要求5所述的一种园林升降式滑梯,其特征是,装料框(111)通过螺栓连接。
