专利号: 202121249460X
申请人: 刘扩
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

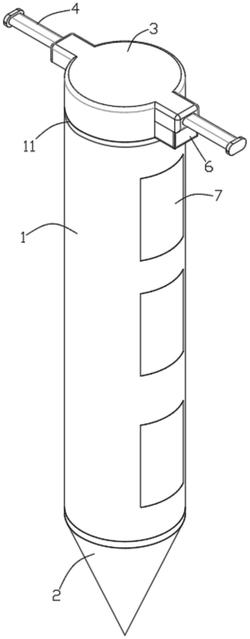

1.一种建筑工程检测用混凝土取样装置,其特征在于,包括桶体(1)、桶盖(3)、主体机构(5)、驱动机构(6)、若干组封闭机构(7),其中;

所述桶体(1)上下均封闭安装有圆板(11),所述桶盖(3)固定安装在所述桶体(1)上,所述主体机构(5)包括若干个隔板(51)、转轴(52),若干个所述隔板(51)间隔等距安装在所述桶体(1)内壁上,若干个所述隔板(51)将所述桶体(1)内部分隔为多个空腔,所述转轴(52)贯穿所述隔板(51),所述转轴(52)上下贯穿所述圆板(11),所述桶体(1)中若干个所述空腔一侧均开设有进料口,若干组所述封闭机构(7)位于所述进料口内且与所述转轴(52)固定连接,所述驱动机构(6)位于所述桶盖(3)与所述圆板(11)之间;

每组所述封闭机构(7)包括固定件(71)、两个伸缩杆(72)、封闭门(73),所述固定件(71)固定套设在所述转轴(52)上,两个所述伸缩杆(72)固定安装在所述固定件(71)一侧,所述封闭门(73)固定安装在两个所述伸缩杆(72)上。

2.根据权利要求1所述的一种建筑工程检测用混凝土取样装置,其特征在于,所述驱动机构(6)包括盒体(61)、电动伸缩杆(62)、滑轨(63)、框体(64)、齿条(65)、齿轮(66),所述盒体(61)固定安装在所述桶盖(3)下,所述电动伸缩杆(62)固定安装在所述盒体(61)一侧内壁上,所述滑轨(63)固定安装在所述圆板(11)上,所述框体(64)固定安装在所述电动伸缩杆(62)伸缩端,所述框体(64)在所述滑轨(63)内往复滑动,所述齿条(65)交错设置在所述框体(64)两侧内壁上,所述齿轮(66)固定安装在所述转轴(52)上端,所述齿轮(66)与所述齿条(65)啮合传动。

3.根据权利要求1所述的一种建筑工程检测用混凝土取样装置,其特征在于,所述桶盖(3)两侧固定安装有把手(4)。

4.根据权利要求1所述的一种建筑工程检测用混凝土取样装置,其特征在于,所述桶体(1)中的多个所述空腔另一侧设置有出料口,多个所述出料口上设置有出料机构(8)。

5.根据权利要求4所述的一种建筑工程检测用混凝土取样装置,其特征在于,所述出料机构(8)包括滑槽(81)、出料门(82),所述滑槽(81)固定安装在所述出料口外侧,所述出料门(82)滑动放置在所述滑槽(81)内,所述出料门(82)由螺栓固定在所述桶体(1)上。

6.根据权利要求1所述的一种建筑工程检测用混凝土取样装置,其特征在于,所述桶体(1)下方固定安装有锥形体(2)。

7.根据权利要求1所述的一种建筑工程检测用混凝土取样装置,其特征在于,所述转轴(52)与所述隔板(51)之间均连接有密封轴承(53)。
