专利号: 202121274655X
申请人: 周庆阳
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

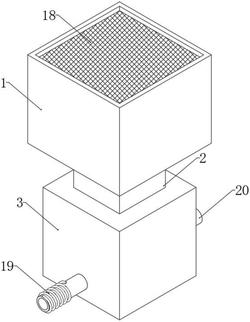

1.一种民用建筑排水设备,包括过滤仓(1),其特征在于:所述过滤仓(1)底部设有连接仓(2),所述连接仓(2)底部设有储存仓(3),所述过滤仓(1)底部开设有连通槽,所述连通槽两侧均开设有排水槽(4),所述过滤仓(1)内部设有过滤机构,所述过滤机构包括第一过滤板(5),所述第一过滤板(5)数量设为两个,所述第一过滤板(5)一端与过滤仓(1)侧壁固定连接,所述第一过滤板(5)另一端固定连接有第一密封杆(6),所述第一过滤板(5)底部设有第一密封板(7),两个所述第一过滤板(5)之间设有第二过滤板(8),所述第二过滤板(8)两侧均固定连接有第二密封杆(9),所述第二过滤板(8)顶部设有第一浮力环(10),所述第二密封杆(9)内部设有连接杆(11),所述连接杆(11)依次贯穿第一密封杆(6)和第二密封杆(9)设置,所述第一密封杆(6)与连接杆(11)滑动连接,所述第二密封杆(9)与连接杆(11)固定连接,所述连接杆(11)顶部与第一浮力环(10)固定连接,所述连接杆(11)底部一侧固定连接有滑杆(12)。2.根据权利要求1所述的一种民用建筑排水设备,其特征在于:所述第一密封板(7)一侧与过滤仓(1)内壁铰接设置,所述第一密封板(7)内部开设有滑槽(13),所述滑槽(13)顶部设有通槽,所述连接杆(11)底部贯穿通槽并延伸至滑槽(13)内部,所述滑杆(12)与滑槽(13)相匹配。3.根据权利要求2所述的一种民用建筑排水设备,其特征在于:所述连接杆(11)数量设为多个,多个所述连接杆(11)呈阵列分布,所述滑槽(13)数量设为多个,所述滑槽(13)数量与连接杆(11)数量相同。4.根据权利要求1所述的一种民用建筑排水设备,其特征在于:所述第一密封板(7)底部设有密封层(14),所述密封层(14)由橡胶制成,所述密封层(14)与排水槽(4)相匹配。5.根据权利要求1所述的一种民用建筑排水设备,其特征在于:所述储存仓(3)内部设有固定杆(15),所述固定杆(15)底部与储存仓(3)底部固定连接,所述固定杆(15)顶部延伸至连通槽内部。6.根据权利要求5所述的一种民用建筑排水设备,其特征在于:所述固定杆(15)外侧滑动套接有第二密封板(16),所述第二密封板(16)底部设有第二浮力环(17),所述第二密封板(16)顶部设有密封环,所述第二密封板(16)与连通槽相匹配。7.根据权利要求1所述的一种民用建筑排水设备,其特征在于:所述第一过滤板(5)倾斜设置,所述第一密封杆(6)与第二密封杆(9)相匹配,所述过滤仓(1)顶部设有防护网(18)。8.根据权利要求1所述的一种民用建筑排水设备,其特征在于:所述储存仓(3)一侧设有洒水接管(19),所述洒水接管(19)外侧设有螺纹,所述洒水接管(19)另一侧设有排水管(20),所述排水管(20)中部设有控制阀。
