专利号: 2021212790745
申请人: 南京工业职业技术大学
专利类型:实用新型
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

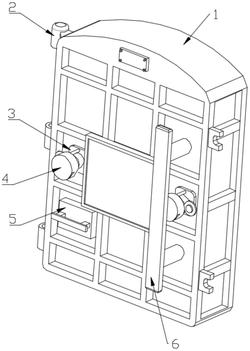

1.一种工业炉窑用耐高温窑门密封装置,包括密封门体(1)、连接轴(2)、散热孔(3)、门把(6),所述密封门体(1)的侧端固定连接连接轴(2),且密封门体(1)靠前一端开设散热孔(3),所述密封门体(1)靠前一端固定连接门把(6),其特征在于:设有预烧组件(5),所述密封门体(1)靠前一端插接活动连接预烧组件(5),所述散热孔(3)的前方设置有阻隔组件(4),所述预烧组件(5)包括有中空盒(51)、放置槽(52)、进出气孔(53)、连接板(54)、阻隔板(55)和握把(56),其中中空盒(51)的顶端开设放置槽(52),且中空盒(51)的外表面开设均匀分布的进出气孔(53),所述中空盒(51)靠前一端与连接板(54)的一端固定连接,所述连接板(54)的另一端与阻隔板(55)固定连接,所述阻隔板(55)与连接板(54)相背一端固定连接握把(56)。

2.根据权利要求1所述的一种工业炉窑用耐高温窑门密封装置,其特征在于,所述密封门体(1)的内表面开设有凹槽,且凹槽的内表面直径大于预烧组件(5)的外表面直径。

3.根据权利要求1所述的一种工业炉窑用耐高温窑门密封装置,其特征在于,所述阻隔组件(4)位于散热孔(3)的正前方位置处,所述预烧组件(5)靠后一端突出于密封门体(1)靠后一端。

4.根据权利要求1所述的一种工业炉窑用耐高温窑门密封装置,其特征在于,所述放置槽(52)的内表面底部固定连接有分隔板,所述中空盒(51)的外表面直径小于密封门体(1)凹槽的内表面直径。

5.根据权利要求1所述的一种工业炉窑用耐高温窑门密封装置,其特征在于,所述阻隔板(55)靠前一端突出于密封门体(1)靠前一端,所述握把(56)由支撑杆和横板组合而成,其中支撑杆的一端与阻隔板(55)固定连接,支撑杆的另一端与横板固定连接。

6.根据权利要求1所述的一种工业炉窑用耐高温窑门密封装置,其特征在于,所述阻隔组件(4)包括有固定柱(41)、散热槽(42)、固定槽(43)和连接杆(44),其中固定柱(41)的外表面开设散热槽(42),且固定柱(41)的侧端开设固定槽(43),所述固定柱(41)与固定槽(43)相同一侧固定连接对称分布的连接杆(44)。

7.根据权利要求6所述的一种工业炉窑用耐高温窑门密封装置,其特征在于,所述散热槽(42)与固定槽(43)相贯通,所述固定柱(41)位于散热孔(3)的正前方位置处。
