专利号: 2021213060415
申请人: 无锡市艾力特工程设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

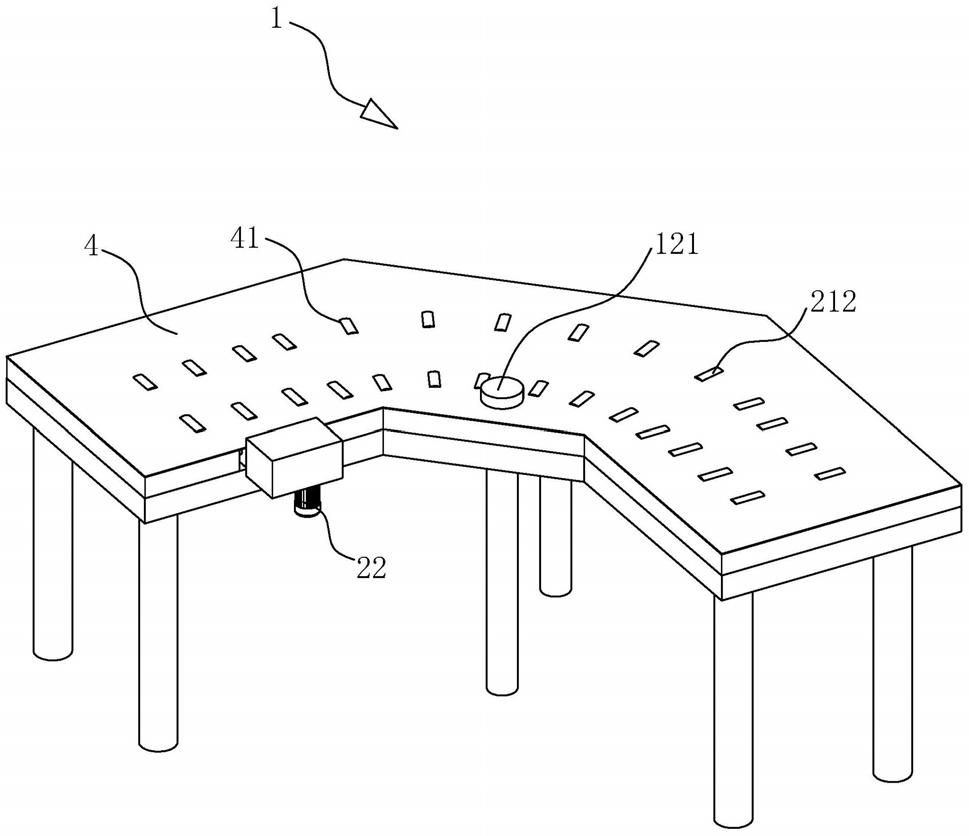

1.一种转角输送线,包括工作台(1),其特征在于:还包括连接在工作台(1)上的输送机构(2)和过渡机构(3),所述工作台(1)包括输送方向相交叉的第一平台(11)和第二平台(13)、固定连接在第一平台(11)和第二平台(13)之间的转接平台(12),所述输送机构(2)在第一平台(11)和第二平台(13)上均设有一个,所述过渡机构(3)包括两个转接组件(31)、连接在转接平台(12)上的过渡组件(32),一个所述转接组件(31)设置在第一平台(11)与转接平台(12)的交接处,另一个所述转接组件(31)设置在转接平台(12)和第二平台(13)的交接处,所述过渡组件(32)位于两个转接组件(31)之间。

2.根据权利要求1所述的转角输送线,其特征在于:所述输送机构(2)包括多个并排设置的输送辊(21)、连接在输送辊(21)一端的驱动组件、连接在输送辊(21)另一端的联动组件,所述驱动组件用于驱使一根输送辊(21)转动,被驱动组件驱动的一根所述输送辊(21)通过联动组件驱使其他输送辊(21)转动。

3.根据权利要求2所述的转角输送线,其特征在于:所述驱动组件包括固定连接在工作台(1)上的电机(22)、转动连接在工作台(1)上的驱动轴(23),所述电机(22)与驱动轴(23)传动连接,所述驱动轴(23)通过锥齿轮组与一根输送辊(21)连接。

4.根据权利要求2所述的转角输送线,其特征在于:所述联动组件包括转动连接在工作台(1)上的联动轴(24),所述联动轴(24)与每一根输送辊(21)之间均通过锥齿轮组连接。

5.根据权利要求4所述的转角输送线,其特征在于:所述转接组件(31)包括转动连接在工作台(1)上的转接辊(311)、第一锥齿轮(312)、第二锥齿轮(313)、转动连接在转接平台(12)上的转接轴(314),所述转接辊(311)设置有两个且两个转接辊(311)的轴线相交,所述第一锥齿轮(312)与转接轴(314)一一对应设置,所述联动轴(24)和其相近的转接辊(311)均通过锥齿轮与对应的第一锥齿轮(312)啮合,所述转接轴(314)和其相近的转接辊(311)均通过锥齿轮与对应的第一锥齿轮(312)啮合,所述第二锥齿轮(313)位于联动轴(24)和转接轴(314)之间,所述联动轴(24)和转接轴(314)均通过锥齿轮与第二锥齿轮(313)啮合。

6.根据权利要求5所述的转角输送线,其特征在于:所述过渡组件(32)包括转动连接在转接平台(12)上的过渡辊(321)、过渡锥齿轮(322),所述过渡辊(321)与转接辊(311)一一对应设置,所述过渡辊(321)通过锥齿轮组与对应的转接辊(311)连接,所述过渡锥齿轮(322)位于两根转接轴(314)之间,两根所述转接轴(314)均通过锥齿轮与过渡锥齿轮(322)啮合。

7.根据权利要求6所述的转角输送线,其特征在于:所述转接平台(12)上转动连接有水平的导向轮(121),所述导向轮(121)位于过渡辊(321)背离过渡锥齿轮(322)的一端,所述导向轮(121)位于两根过渡辊(321)之间。

8.根据权利要求6所述的转角输送线,其特征在于:所述工作台(1)上设有放置板(4),所述放置板(4)覆盖在输送机构(2)和过渡机构(3)上,所述放置板(4)上开有用于给输送辊(21)、转接辊(311)和过渡辊(321)让位的容纳槽(41)。
