专利号: 2021213105755
申请人: 神州永达汽车制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

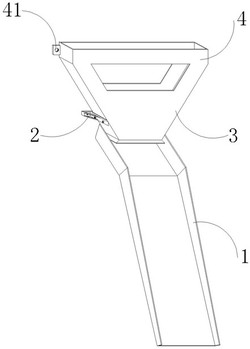

1.一种混凝土砂浆搅拌罐车的下料斗下料防护装置,包括下料槽(1),其特征在于:所述下料槽(1)上方设有下料机构(3),所述下料机构(3)的下端通过安装机构(2)与混凝土砂浆搅拌罐车固定安装,所述下料机构(3)的顶部设有加强架(4),所述加强架(4)靠近混凝土砂浆搅拌罐车的一侧设有连接板(41),所述连接板(41)通过螺栓与车体固定安装,所述加强架(4)上设有清理机构(5),所述下料机构(3)包括下料斗(31)和连接槽(32),所述下料斗(31)顶部相对的两侧通过连接槽(32)与加强架(4)连接,两个所述连接槽(32)之间的下料斗(31)上设有进料口(34),所述下料斗(31)的底部设有喇叭状的出料口(33)。

2.根据权利要求1所述的一种混凝土砂浆搅拌罐车的下料斗下料防护装置,其特征在于:所述安装机构(2)包括安装板(21)和支撑板(22),安装板(21)的一侧与车体固定安装,安装板(21)远离车体的一侧设有两个支撑板(22),两个支撑板(22)相靠近的一侧与下料斗(31)外表面安装,所述下料斗(31)和支撑板(22)之间设有承载机构。

3.根据权利要求2所述的一种混凝土砂浆搅拌罐车的下料斗下料防护装置,其特征在于:两个所述支撑板(22)相远离的一侧和安装板(21)之间设有加强板(23),所述加强板(23)、安装板(21)和支撑板(22)之间呈三角型结构设置。

4.根据权利要求3所述的一种混凝土砂浆搅拌罐车的下料斗下料防护装置,其特征在于:两个所述支撑板(22)和安装板(21)之间一体成型设置,所述支撑板(22)和下料斗(31)之间通过螺栓固定安装。

5.根据权利要求4所述的一种混凝土砂浆搅拌罐车的下料斗下料防护装置,其特征在于:两个所述支撑板(22)靠近下料斗(31)的一侧、以及安装板(21)相对的两侧均设有保护衬垫(24)。

6.根据权利要求1所述的一种混凝土砂浆搅拌罐车的下料斗下料防护装置,其特征在于:所述清理机构(5)包括冲洗管(51)、冲洗喷头(52)、连接管(53)和高压冲洗泵(54),加强架(4)的内部设有两个冲洗管(51),两个冲洗管(51)上设有冲洗喷头(52),冲洗管(51)通过连接管(53)与加强架(4)上高压冲洗泵(54)的输出端连接,高压冲洗泵(54)的输入端通过连接管(53)与车体上的水箱连接。

7.根据权利要求6所述的一种混凝土砂浆搅拌罐车的下料斗下料防护装置,其特征在于:所述加强架(4)与连接槽(32)之间、下料斗(31)与连接槽(32)之间均一体成型设置而成。

8.根据权利要求2所述的一种混凝土砂浆搅拌罐车的下料斗下料防护装置,其特征在于:所述承载机构包括支撑座(6)和承载凹槽(7),下料斗(31)的外表面上一体设有支撑座(6),安装板(21)和支撑板(22)靠近下料斗(31)的一侧设有承载凹槽(7),支撑座(6)插入在承载凹槽(7)内、且安装板(21)、支撑板(22)的内侧与下料斗(31)的外表面贴合设置。
