专利号: 2021213302700
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 乐器;声学
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

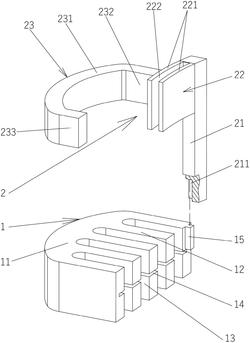

1.一种小提琴弱音辅助器,其特征在于包括可拆卸地连接在一起的弱音部(1)与辅助弓直部(2),所述弱音部(1)能够固定安装在小提琴的琴码上,所述辅助弓直部(2)包括有连接件(21)、指板夹持件(22)与琴弓定位件(23),所述连接件(21)长度方向的一端端部与弱音部(1)本体可拆卸地连接在一起,而所述指板夹持件(22)构成于连接件(21)长度方向远离弱音部(1)的一端端部位置处且该指板夹持件(22)与小提琴的指板固定连接在一起,所述琴弓定位件(23)构成于连接件(21)的上方位置处,且在该琴弓定位件(23)与弱音部(1)本体之间形成有能够让琴弓穿过的琴弓导向槽(3),该琴弓导向槽(3)能够矫正小提琴琴弓的运动轨迹。

2.根据权利要求1所述的一种小提琴弱音辅助器,其特征在于所述弱音部(1)呈五齿梳结构构造,该弱音部包括有一横向基体(11),在该横向基体(11)的下部形成有以平行于竖直方向的状态延伸设置的五个锁定块(12),且五个锁定块(12)沿着横向基体(11)的长度方向间隔布置,其中两个外侧锁定块(12)形成于横向基体(11)长度方向两端的下部位置处,且在两个相邻的锁定块(12)之间形成有一琴弦穿设槽(13),四个所述琴弦穿设槽 (13)均沿以平行于竖直方向的状态由下往上凹设,该琴弦穿设槽(13)呈指头向上的指状空间构造且该琴弦穿设槽(13)上部的指头状凹槽能够让小提琴的琴弦定位穿设其中。

3.根据权利要求2所述的一种小提琴弱音辅助器,其特征在于在所述弱音部(1)的下部开设有一能够插设在小提琴的琴码上的琴码插设槽(14),且该琴码插设槽(14)沿着所述横向基体(11)的长度方向贯穿五个锁定块(12)本体的厚度方向并与四个琴弦穿设槽(13)均实现连通。

4.根据权利要求2所述的一种小提琴弱音辅助器,其特征在于在所述弱音部(1)靠近所述辅助弓直部(2)的连接件(21)一侧的锁定块(12)的下端面上形成有一嵌合条(15),且在所述连接件(21)靠近于该弱音部(1)的一端端部开设有一嵌合槽(211),所述嵌合条(15)与嵌合槽(211)能够锁定嵌合在一起并能相互分离从而实现弱音部(1)与辅助弓直部(2)的可拆卸式连接。

5.根据权利要求1所述的一种小提琴弱音辅助器,其特征在于所述辅助弓直部(2)的指板夹持件(22)包括有两个上下间隔设置的夹持板(221),两个所述夹持板(221)相互之间上下间隔按照预设距离设置由此在两个夹持板(221)之间形成能够夹持小提琴指板的夹持槽(222)。

6.根据权利要求1所述的一种小提琴弱音辅助器,其特征在于所述琴弓定位件(23)包括形成为一体结构的拱形段(231)、连结段(232)与尾段(233),所述拱形段(231)呈两端略向下折弯的条状板件结构,所述连结段(232)以平行于竖直方向的状态形成于拱形段(231)长度方向的一端端部与连接件(21)之间,而所述尾段(233)则形成于所述拱形段(231)长度方向远离连结段(232)的一端端部位置处。

7.根据权利要求1所述的一种小提琴弱音辅助器,其特征在于所述琴弓导向槽(3)的宽度为2~5cm。

8.根据权利要求1所述的一种小提琴弱音辅助器,其特征在于所述弱音部(1)与辅助弓直部(2)均由透明橡胶材质制成。
