专利号: 202121344516X
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

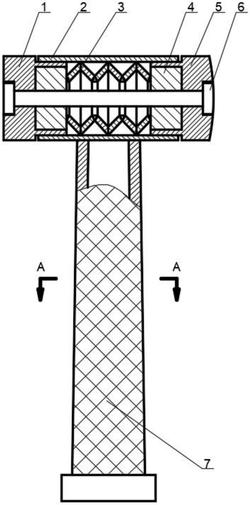

1.一种组合式减震锤,包括锤柄(7)、轴套(2)、第一敲击体(1)和第二敲击体(5),其特征在于:所述轴套(2)为中空的圆柱体,所述轴套(2)的轴线垂直于锤柄(7)的轴线,与锤柄(7)焊接成一体;所述轴套(2)孔内中间部位设置至少两组碟形弹簧(3),所述第一敲击体(1)和第二敲击体(5)放置于轴套(2)的两端,所述第一敲击体(1)和第二敲击体(5)小端的外径与轴套(2)内孔间隙配合,且小端为中空腔体,所述中空腔体内放置圆柱状尼龙块(4);

所述轴套(2)两端的第一敲击体(1)和第二敲击体(5)由铆钉(6)连接。

2.根据权利要求1所述的一种组合式减震锤,其特征在于:所述第一敲击体(1)外端面为平面,所述第二敲击体(5)外端面为圆弧面。

3.根据权利要求1所述的一种组合式减震锤,其特征在于:所述第一敲击体(1)和第二敲击体(5)轴肩面与轴套(2)端面在碟形弹簧(3)自由状态下形成的间隙为5‑10mm。

4.根据权利要求1所述的一种组合式减震锤,其特征在于:所述第一敲击体(1)和第二敲击体(5)的外径和轴套(2)的外径相等。

5.根据权利要求1所述的一种组合式减震锤,其特征在于:所述铆钉(6)的直径在10‑

15mm之间变更。

6.根据权利要求1所述的一种组合式减震锤,其特征在于:所述锤柄(7)为中空椭圆柱体。

7.根据权利要求1或6所述的一种组合式减震锤,其特征在于:所述锤柄(7)外表面设有防滑纹。
