专利号: 2021213504242
申请人: 四川盛润建筑装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

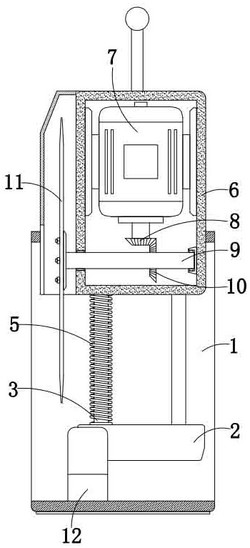

1.一种水电安装工程用室内电缆切割装置,其特征在于,包括:框体;

两个固定块,两个固定块分别固定安装在框体的两侧两侧内壁上;

两个第一滑杆,两个第一滑杆分别固定安装在两个固定块的顶部,两个第一滑杆的顶端均与框体的顶部内壁固定连接;

两个连接块,两个连接块分别滑动套设在两个第一滑杆上;

两个弹簧,两个弹簧分别滑动套设在两个第一滑杆上,所述弹簧的顶端与连接块的底部相接触,所述弹簧的底端与固定块的顶部相接触;

箱体,所述箱体固定安装在两个连接块的一侧;

电机,所述电机固定安装在箱体内;

第一锥形齿轮,所述第一锥形齿轮固定安装在电机的输出轴上;

转动杆,所述转动杆转动安装在箱体内,所述转动杆的一端延伸至箱体外;

第二锥形齿轮,所述第二锥形齿轮固定套设在转动杆上,所述第一锥形齿轮与第二锥形齿轮啮合;

锯盘,所述锯盘固定安装在转动杆的一端。

2.根据权利要求1所述的水电安装工程用室内电缆切割装置,其特征在于,所述锯盘上滑动套设有防护壳,所述防护壳的一侧与箱体的固定连接。

3.根据权利要求1所述的水电安装工程用室内电缆切割装置,其特征在于,所述箱体上转动安装有提环。

4.根据权利要求1所述的水电安装工程用室内电缆切割装置,其特征在于,两个固定块上均固定安装有第二滑杆,两个第二滑杆的顶端均与框体的顶部内壁固定连接,两个连接块分别与两个第二滑杆滑动连接。

5.根据权利要求1所述的水电安装工程用室内电缆切割装置,其特征在于,所述框体的底部内壁上固定安装有夹框。

6.根据权利要求5所述的水电安装工程用室内电缆切割装置,其特征在于,所述夹框的一侧开设有凹槽,所述凹槽内转动安装有螺杆,所述螺杆的一端延伸至框体外并与框体转动连接,所述螺杆的一端固定安装有扭轮,所述螺杆上的螺纹两边相反,所述螺杆上螺纹套设有两个夹块,两个夹块的顶部均延伸至凹槽外。

7.根据权利要求6所述的水电安装工程用室内电缆切割装置,其特征在于,所述夹框的两侧内壁上均开设有滑孔,两个滑孔内均滑动安装有稳固杆,两个稳固杆相互靠近的一端分别与两个夹块固定连接。
