专利号: 2021213654555
申请人: 景德镇瓷上功夫陶瓷有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

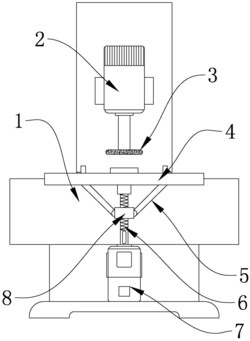

1.一种陶瓷加工用转盘组件,包括研磨机主体(1),其特征在于:所述研磨机主体(1)的中间位置设置有定位平台(4),所述定位平台(4)的中间位置设置有加工平台(10),所述加工平台(10)的上方设置有第一驱动装置(2),所述第一驱动装置(2)的输出端与研磨砂轮(3)连接固定,所述研磨砂轮(3)的中轴线与加工平台(10)的中轴线位于同一轴线上,所述定位平台(4)上开设有第一滑轨(9),所述第一滑轨(9)沿定位平台(4)的中轴线呈90°夹角进行开设,所述第一滑轨(9)内滑动连接有夹持装置(11),所述夹持装置(11)的底端与推杆(5)的一端转动连接,所述推杆(5)的另一端转动连接在丝杆套筒(8)的侧壁上,所述丝杆套筒(8)套接在丝杆(6)上,所述丝杆(6)的上端与转动轴承(13)内圈相卡接,所述转动轴承(13)的外圈固定连接在固定套筒(12)的内部,所述固定套筒(12)固定连接在定位平台(4)下端面的中间位置,所述丝杆(6)的下端与第二驱动装置(7)的输出端连接固定。

2.根据权利要求1所述的一种陶瓷加工用转盘组件,其特征在于:所述夹持装置(11)包括装置主体(111),所述装置主体(111)与第一滑轨(9)滑动连接,所述夹持装置(11)上开设有第二滑轨(116),所述第二滑轨(116)开设有三个,三个所述第二滑轨(116)沿定位平台(4)的中轴线呈15°夹角进行开设,所述第二滑轨(116)远离定位平台(4)中轴线的一端与弹簧(114)的一端相贴合,所述弹簧(114)的另一端贴合在第二滑块(118)远离加工平台(10)中轴线的一侧端面,所述第二滑块(118)与第二滑轨(116)的内壁相贴合,所述第二滑块(118)的上端固定连接有夹持块(112)。

3.根据权利要求2所述的一种陶瓷加工用转盘组件,其特征在于:所述装置主体(111)通过固定在两侧的第一滑块(117)与第一滑轨(9)滑动连接,所述第一滑块(117)靠近加工平台(10)中轴线的一端为三角形结构,所述第一滑块(117)与第一滑轨(9)的内壁相贴合。

4.根据权利要求2所述的一种陶瓷加工用转盘组件,其特征在于:所述第二滑轨(116)远离定位平台(4)中轴线的一端设置有第二排放孔(115),所述第二排放孔(115)设置在第二滑轨(116)的底部,所述第二排放孔(115)为圆台形孔状结构。

5.根据权利要求2所述的一种陶瓷加工用转盘组件,其特征在于:所述加工平台(10)位于右侧的一个夹持装置(11)中间位置上的第二滑轨(116)远离定位平台(4)中轴线一侧上端的右侧设置有触点开关(113),所述触点开关(113)与夹持块(112)的一端相接触,所述触点开关(113)经由连接线与第二驱动装置(7)电性连接。

6.根据权利要求5所述的一种陶瓷加工用转盘组件,其特征在于:所述夹持块(112)靠近加工平台(10)的一端为弧形表面,所述弧形表面上贴有柔性防滑贴。

7.根据权利要求1所述的一种陶瓷加工用转盘组件,其特征在于:所述第一滑轨(9)为截面呈“十”字形的槽孔结构,所述第一滑轨(9)远离定位平台(4)中轴线一端的底部设置有第一排放孔(91)。

8.根据权利要求1所述的一种陶瓷加工用转盘组件,其特征在于:所述加工平台(10)上端面高于定位平台(4)的上端面,所述定位平台(4)的直径大于加工平台(10)的直径。

9.根据权利要求2所述的一种陶瓷加工用转盘组件,其特征在于:所述夹持块(112)的上端面高于加工平台(10)的上端面,所述夹持块(112)靠近加工平台(10)的一端与圆形陶瓷板的侧面相贴合。

10.根据权利要求1所述的一种陶瓷加工用转盘组件,其特征在于:所述加工平台(10)的上端面上设置有防滑垫,所述防滑垫为柔性材料制成的构件。
