专利号: 2021214038349
申请人: 山东益舜盈生物科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

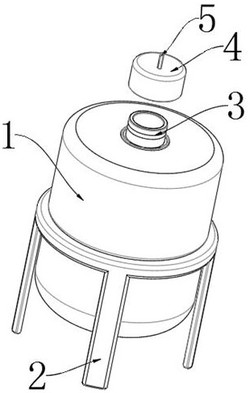

1.一种甲醇回收用存储装置,包括储存罐(1),其特征在于:所述储存罐(1)的内壁之间靠近内部顶面固定有漏斗(10),所述漏斗(10)的内壁之间靠近顶部边缘处固定有挡块(18),所述挡块(18)的顶部固定有滤板(8),所述滤板(8)的顶部等距开设有多个滤孔(9),所述储存罐(1)的内壁之间位于中间部位固定有固定板(16),所述固定板(16)的顶部中心处固定有固定柱(13),所述固定柱(13)贯穿至固定板(16)的底部,所述固定柱(13)的顶部沿圆周方向等距开设有多个流道(15),所述固定柱(13)的外表面沿圆周方向等距固定有多个滤片(14),多个所述滤片(14)均贯穿至固定板(16)的底部,所述储存罐(1)的内壁之间位于固定板(16)的下方固定有汇集板(11)。2.根据权利要求1所述的一种甲醇回收用存储装置,其特征在于:所述漏斗(10)和所述汇集板(11)的内部底面中心处均开设有漏孔(12),所述储存罐(1)的外表面靠近中间部位开设有固定槽(17)。3.根据权利要求2所述的一种甲醇回收用存储装置,其特征在于:所述固定槽(17)的内部滑动连接有支架(2),所述储存罐(1)的顶部中心处连通有进口管(3),所述储存罐(1)的底部中心处连通有出口管(6)。4.根据权利要求3所述的一种甲醇回收用存储装置,其特征在于:所述进口管(3)的外表壁靠近顶部边缘处开设有环形卡槽(7),所述环形卡槽(7)的内部滑动连接有环形卡块(19)。5.根据权利要求4所述的一种甲醇回收用存储装置,其特征在于:所述环形卡块(19)的外壁之间固定有顶盖(4),所述顶盖(4)的顶部中心处固定有吊耳(5),所述顶盖(4)套合在进口管(3)的外表面上。6.根据权利要求2所述的一种甲醇回收用存储装置,其特征在于:位于所述漏斗(10)内部底面中心处的漏孔(12)位于固定柱(13)的正上方,所述流道(15)位于漏孔(12)的正下方。7.根据权利要求2所述的一种甲醇回收用存储装置,其特征在于:所述汇集板(11)的内部底面呈锥形,所述位于汇集板(11)内部底面的漏孔(12)位于固定柱(13)的正下方。
