专利号: 2021214508471
申请人: 浙江锦溪环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

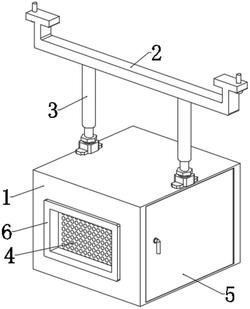

1.垃圾回收点臭气过滤处理装置,包括处理外框(1)和U型顶架(2),其特征在于:所述U型顶架(2)的底端两侧均固定安装有升降组件(3),所述升降组件(3)的底端分别对应和处理外框(1)的顶端两侧固定安装,所述处理外框(1)中设有过滤组件(4),所述处理外框(1)的一侧合页安装有封门(5);

所述过滤组件(4)包括外框架(41),所述外框架(41)设有三组,三组所述外框架(41)中分别通过螺钉固定卡设有过滤筛框(42)、第一活性炭框(43)和第二活性炭框(44)。

2.根据权利要求1所述的垃圾回收点臭气过滤处理装置,其特征在于:所述处理外框(1)为中空结构,所述处理外框(1)的内壁上下表面固定安装有对称分布的多组滑框(45),多组所述外框架(41)分别活动卡接在竖直对应的两组滑框(45)之间。

3.根据权利要求1所述的垃圾回收点臭气过滤处理装置,其特征在于:所述外框架(41)靠近封门(5)的一侧中部均开设有暗把手(411)。

4.根据权利要求1所述的垃圾回收点臭气过滤处理装置,其特征在于:所述处理外框(1)的一侧开设有和封门(5)对应的通槽,且封门(5)合页卡接在通槽中。

5.根据权利要求4所述的垃圾回收点臭气过滤处理装置,其特征在于:所述通槽的内壁固定连接有密封垫框(51),所述封门(5)的一侧和密封垫框(51)紧密接触。

6.根据权利要求1所述的垃圾回收点臭气过滤处理装置,其特征在于:所述升降组件(3)包括底座(31)和顶筒(32),所述底座(31)的底端和处理外框(1)的顶端固定安装,所述顶筒(32)的顶端和U型顶架(2)的底端固定安装,所述顶筒(32)的底端中部螺纹卡设有升降螺杆(33),所述底座(31)的顶端中部固定卡设有轴承(34),所述升降螺杆(33)的底部固定卡接在轴承(34)的中部,所述升降螺杆(33)的外侧底部固定套设有拧框(35)。

7.根据权利要求1所述的垃圾回收点臭气过滤处理装置,其特征在于:所述U型顶架(2)的两侧均螺纹安装有固定螺栓(21)。

8.根据权利要求1所述的垃圾回收点臭气过滤处理装置,其特征在于:所述封门(5)相邻的处理外框(1)两侧均固定插设有连接框(6)。
