专利号: 2021214776189
申请人: 广州乔卉美工艺品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

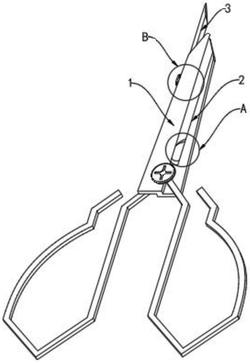

1.一种仿真花修剪装置,包括剪刀头A(1),其特征在于:所述剪刀头A(1)的一侧设有剪刀头B(2),所述剪刀头A(1)与剪刀头B(2)外表面的一侧均设有切断槽(4),两个所述切断槽(4)的位置相互对应,所述切断槽(4)内壁的一侧固定设有半圆刀片(5),所述半圆刀片(5)外表面的一侧设有半圆切口(6),所述剪刀头A(1)的内部设有活动槽(15),所述活动槽(15)的内部固定设有支撑板(9),所述支撑板(9)的两端均与活动槽(15)的内壁固定连接,所述支撑板(9)外表面的一侧设有滑槽(7),所述滑槽(7)贯穿支撑板(9)和剪刀头A(1)的一端延伸至剪刀头A(1)的外表面,所述活动槽(15)内壁的上侧遍布固定槽(8),从左向右数第三和第四个所述固定槽(8)的内部均设有固定限位板(10),所述固定限位板(10)被活动轴(13)从上端面的中间位置竖向贯穿,所述固定限位板(10)的下方设有套设于活动轴(13)外表面的弹簧(12),所述弹簧(12)的下方活动设有套设于活动轴(13)外表面的活动限位板(11),两个所述活动轴(13)的下端面与一个位于活动槽(15)内部的伸缩刀片(3)固定连接,两个活动轴(13)的上端面与一个位于剪刀头A(1)外部的按钮(14)固定连接。

2.根据权利要求1所述的一种仿真花修剪装置,其特征在于:所述剪刀头A(1)和剪刀头B(2)外表面的下侧均固定设有剪刀把手,所述剪刀头A(1)和剪刀头B(2)与两个所述剪刀把手之间均通过焊接连接。

3.根据权利要求1所述的一种仿真花修剪装置,其特征在于:所述固定限位板(10)的外表面与固定槽(8)的内壁密切贴合,所述固定限位板(10)与活动轴(13)之间通过承插固定连接。

4.根据权利要求1所述的一种仿真花修剪装置,其特征在于:所述活动轴(13)与按钮(14)之间通过焊接连接,所述活动轴(13)与伸缩刀片(3)之间通过焊接连接。

5.根据权利要求1所述的一种仿真花修剪装置,其特征在于:所述切断槽(4)延伸至剪刀头B(2)的内部,所述半圆刀片(5)与剪刀头B(2)之间通过焊接连接。

6.根据权利要求1所述的一种仿真花修剪装置,其特征在于:所述剪刀头A(1)与剪刀头B(2)之间通过活动铆接连接。

7.根据权利要求1所述的一种仿真花修剪装置,其特征在于:所述活动限位板(11)位于支撑板(9)的上端面和活动槽(15)上侧的内壁之间,所述活动限位板(11)和活动轴(13)之间活动连接。
