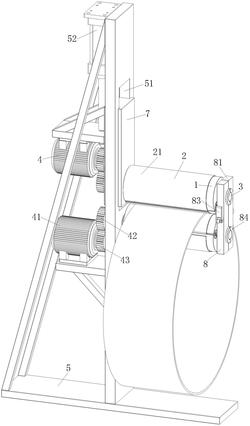

1.一种不锈钢薄壁筒件双面抛光设备，其特征在于：包括抛光滚筒(1)、抛光件(2)、一号转动轴(3)、动力部件(4)和机架(5)；所述机架(5)上设置两个所述一号转动轴(3)；所述一号转动轴(3)上套设所述抛光滚筒(1)；所述抛光滚筒(1)与所述一号转动轴(3)固定连接；所述抛光滚筒(1)的圆柱面上设置所述抛光件(2)；所述抛光件(2)的一端与所述抛光滚筒(1)连接；所述抛光件(2)为柔性材料制成；所述抛光件(2)的一面为抛光面；所述抛光件(2)的另一面为摩擦面；下面一个所述一号转动轴(3)与所述机架(5)转动连接；上面一个所述一号转动轴(3)与所述机架(5)连接；所述机架(5)上设置所述动力部件(4)；所述动力部件(4)用于控制所述抛光滚筒(1)的转动方向和转动速度。

2.根据权利要求1所述的一种不锈钢薄壁筒件双面抛光设备，其特征在于：所述抛光件(2)为一号抛光布(21)；所述一号抛光布(21)的一端与所述抛光滚筒(1)连接；所述一号抛光布(21)的一面为抛光面；所述一号抛光布(21)的另一面为摩擦面；所述一号抛光布(21)的长度略小于所述抛光滚筒(1)圆形截面的周长。

3.根据权利要求1所述的一种不锈钢薄壁筒件双面抛光设备，其特征在于：所述抛光件(2)为二号抛光布(22)；所述二号抛光布(22)均匀间隔设置；所述二号抛光布(22)的一面为抛光面；所述二号抛光布(22)的另一面为摩擦面；所述二号抛光布(22)的一端与所述抛光滚筒(1)连接；所有所述二号抛光布(22)的长度之和略小于所述抛光滚筒(1)圆形截面的周长。

4.根据权利要求2或权利要求3所述的一种不锈钢薄壁筒件双面抛光设备，其特征在于：所述抛光件(2)与所述抛光滚筒(1)通过连接构件(6)连接；所述连接构件(6)包括一号圆筒(61)和一号螺杆(62)；所述一号圆筒(61)内中间设有螺纹孔；所述一号圆筒(61)上设有一号安装槽(611)；所述抛光滚筒(1)对应所述一号圆筒(61)处设有圆形安装槽(612)；所述圆形安装槽(612)侧壁上设有二号安装槽(613)；所述二号安装槽(613)沿所述抛光滚筒(1)圆形截面的直径方向设置；所述一号圆筒(61)设置在所述圆形安装槽(612)内；所述抛光件(2)的一端卡合在所述一号安装槽(611)内；所述抛光件(2)绕卷在所述一号圆筒(61)的外表面上；所述抛光件(2)绕卷在所述一号圆筒(61)上的长度略小于所述一号圆筒(61)圆形截面的周长；所述抛光件(2)从所述圆形安装槽(612)和所述一号圆筒(61)之间的间隙中穿过；所述抛光件(2)从所述二号安装槽(613)内穿过；所述螺纹孔内设置所述一号螺杆(62)；所述一号螺杆(62)与所述一号圆筒(61)螺纹连接。

5.根据权利要求4所述的一种不锈钢薄壁筒件双面抛光设备，其特征在于：所述动力部件(4)包括一号电机(41)、一号齿轮(42)和二号齿轮(43)；所述一号转动轴(3)的端部设置所述一号齿轮(42)；所述一号齿轮(42)与所述一号转动轴(3)固定连接；所述机架(5)上设有两个所述一号电机(41)；所述一号电机(41)竖向间隔设置；两个所述一号电机(41)设置在两个所述一号转动轴(3)的两侧；所述一号电机(41)与所述机架(5)连接；所述一号电机(41)的转轴端部固定连接所述二号齿轮(43)；相互靠近的所述二号齿轮(43)和所述一号齿轮(42)相互啮合。

6.根据权利要求5所述的一种不锈钢薄壁筒件双面抛光设备，其特征在于：下面一个所述一号电机(41)与所述机架(5)固定连接；所述机架(5)上设有滑动槽(51)；所述滑动槽(51)内设置滑动架(7)；所述滑动架(7)与所述滑动槽(51)滑动连接；上面一个所述一号转动轴(3)设置在所述滑动架(7)的下端；上面一个所述一号转动轴(3)与所述滑动架(7)转动连接；上面一个所述一号电机(41)设置在所述滑动架(7)上；上面一个所述一号电机(41)与所述滑动架(7)固定连接；所述机架(5)上端设有气缸(52)；所述气缸(52)与所述机架(5)固定连接；所述气缸(52)活塞杆的端部与所述滑动架(7)固定连接。

7.根据权利要求6所述的一种不锈钢薄壁筒件双面抛光设备，其特征在于：两个所述一号转动轴(3)远离所述机架(5)的一端设有保持件(8)；所述保持件(8)用于保持两个所述一号转动轴(3)轴线的平行。

8.根据权利要求7所述的一种不锈钢薄壁筒件双面抛光设备，其特征在于：所述保持件(8)包括固定板(81)、销轴(82)和锁紧把手(83)；所述一号转动轴(3)的端部设有两个所述固定板(81)；所述固定板(81)的侧面相互贴合；两个所述固定板(81)相互靠近的侧面上均设有两个三号安装槽；同一个所述固定板(81)上的两个所述三号安装槽竖向间隔设置；所述三号安装槽内均设有轴瓦(84)；两个所述固定板(81)的中部均设有一号销孔；所述销轴(82)依次穿过两个所述一号销孔；所述销轴(82)与所述一号销孔卡合连接；所述销轴(82)的一端抵触在一个所述固定板(81)的侧面上；所述销轴(82)的另一端设置所述锁紧把手(83)；所述锁紧把手(83)与所述销轴(82)通过铰接轴铰接；所述锁紧把手(83)靠近所述铰接轴的一端设有凸起结构(831)。
