专利号: 2021215142710
申请人: 沭阳县伯胜化纤股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

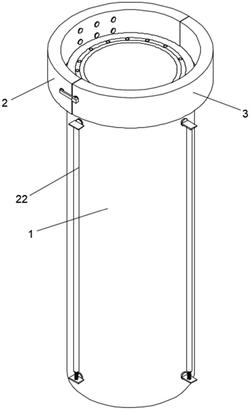

1.一种抗拉、实用的涤纶丝编织管,其特征在于,包括:外管(1),所述外管(1)的外圆壁面固定安装有左固定环(2)和右固定环(3);

抗拉组件,所述抗拉组件设置在所述外管(1)的外圆壁面,用于提高所述外管(1)的拉伸性;

固定组件,所述固定组件设置在所述左固定环(2)的外部,用于将所述外管(1)和外部配件固定在一起。

2.根据权利要求1所述的一种抗拉、实用的涤纶丝编织管,其特征在于,所述固定组件包括:

内块(4),若干个所述内块(4)分别固定安装在所述左固定环(2)和所述右固定环(3)的内圆壁面;

卡接件,所述卡接件设置在所述左固定环(2)的外圆壁面,用于将所述左固定环(2)和所述右固定环(3)卡接在一起;

限位件,所述限位件设置在所述右固定环(3)的外圆壁面,用于将所述卡接件固定住。

3.根据权利要求2所述的一种抗拉、实用的涤纶丝编织管,其特征在于,所述卡接件包括:

第一卡块(5),所述第一卡块(5)固定安装在所述左固定环(2)的外圆壁面,所述第一卡块(5)的一端固定安装有移动板(6);

第二卡块(7),所述第二卡块(7)固定安装在所述右固定环(3)的外圆壁面,所述第二卡块(7)的一端固定安装有外块(8),所述外块(8)的一侧开设有内槽(15),所述移动板(6)套设在内槽(15)的内部。

4.根据权利要求3所述的一种抗拉、实用的涤纶丝编织管,其特征在于,所述限位件包括:

顶孔(9),所述顶孔(9)开设在所述外块(8)的顶面,所述外块(8)的顶面固定安装有两个第一固定柱(10),所述第一固定柱(10)的顶面固定安装有电动推杆(11),所述电动推杆(11)轴的一端固定安装有第二固定柱(12),所述第二固定柱(12)套设在所述顶孔(9)的内部;

卡孔(13),所述卡孔(13)开设在所述移动板(6)的顶面,所述第二固定柱(12)套设在所述卡孔(13)的内部。

5.根据权利要求4所述的一种抗拉、实用的涤纶丝编织管,其特征在于,所述抗拉组件包括:

内层(16),所述内层(16)固定安装在所述外管(1)的内部,所述内层(16)的顶面开设有若干个固定槽(17),所述固定槽(17)的内部套设有内柱(18),所述内层(16)的内部固定安装有卡层(19);

边块(20),所述边块(20)固定安装在所述外管(1)的外圆壁面,所述边块(20)的一端固定安装有固定板(21),所述固定板(21)的底面固定安装有底柱(22),所述底柱(22)的内部固定安装有弹簧(14),所述弹簧(14)的一端与位于所述外管(1)下侧的所述固定板(21)固定安装在一起。

6.根据权利要求5所述的一种抗拉、实用的涤纶丝编织管,其特征在于:所述移动板(6)的一端与所述内槽(15)活动套接在一起,所述第二固定柱(12)的一端与所述顶孔(9)活动套接在一起并延伸至所述内槽(15)的内部,所述第二固定柱(12)的一端与所述顶孔(9)活动套接在一起,所述固定槽(17)的内部固定安装有所述内柱(18)。
