专利号: 2021215327238
申请人: 周玉刚
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

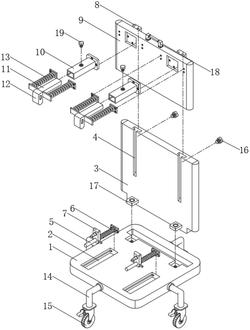

1.一种广电无线覆盖性能测试设备用移动架,包括开设在底板(1)表面的限位槽(2)和开设在固定板(3)表面的滑槽(4),其特征在于:所述限位槽(2)的内壁通过螺栓连接有支撑杆(5),所述支撑杆(5)的表面套接有压缩弹簧(6),所述压缩弹簧(6)的一端固定连接有用于对测试设备进行限位的限位夹持块(7),所述滑槽(4)的内壁插接有可沿所述滑槽(4)方向进行上下滑动的滑块(8),所述滑块(8)的表面固定连接有用于支撑测试设备的支撑板(9),所述支撑板(9)的正面通过螺栓连接有套筒(10),所述套筒(10)的内壁插接有可在所述套筒(10)内部进行伸缩的伸缩杆(11),所述伸缩杆(11)的一端固定连接有用于对测试设备进行限位的夹持块(12),所述伸缩杆(11)的两侧固定连接有拉力弹簧(13)。

2.根据权利要求1所述的一种广电无线覆盖性能测试设备用移动架,其特征在于:所述底板(1)的表面固定连接有用于支撑所述底板(1)的L型支撑柱(14),所述L型支撑柱(14)的一端固定连接有用于移动所述底板(1)的移动轮(15)。

3.根据权利要求1所述的一种广电无线覆盖性能测试设备用移动架,其特征在于:所述固定板(3)的背面螺纹连接有用于对所述滑块(8)在所述滑槽(4)内部进行限位的限位螺栓(16)。

4.根据权利要求1所述的一种广电无线覆盖性能测试设备用移动架,其特征在于:所述固定板(3)的底端固定连接有用于将所述固定板(3)在所述底板(1)表面进行限位的固定块(17)。

5.根据权利要求1所述的一种广电无线覆盖性能测试设备用移动架,其特征在于:所述支撑板(9)的顶端固定连接有用于将所述支撑板(9)在所述固定板(3)表面进行提拉的把手(18),且所述套筒(10)的表面螺纹连接有用于将所述伸缩杆(11)在所述套筒(10)内进行限位的紧固螺栓(19)。

6.根据权利要求1所述的一种广电无线覆盖性能测试设备用移动架,其特征在于:所述支撑杆(5)的表面套接有所述限位夹持块(7),且所述限位夹持块(7)通过横状块插接在所述底板(1)的内壁,所述限位夹持块(7)的表面固定连接有用于拉动所述限位夹持块(7)的小把柄(20),所述压缩弹簧(6)的一端固定在所述支撑杆(5)的一端,所述拉力弹簧(13)的一端通过螺栓连接在所述支撑板(9)的正面。
