专利号: 2021215396609
申请人: 泉州振科技术服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

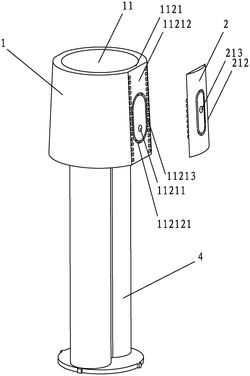

摘要:

权利要求书:

1.一种调节型阀芯座,包括芯座主体,所述芯座主体具有盛装阀芯的盛装腔,所述盛装腔具有处于阀芯下方的底壁和处于阀芯侧面与龙头壳体的内侧面相对应的芯座侧壁,所述芯座侧壁具有朝向龙头壳体的龙头出水口的对应侧壁;所述对应侧壁具有芯座出水口;其特征在于:所述对应侧壁具有与导水调节件连接的座调节连接部。

2.根据权利要求1所述的调节型阀芯座,其特征在于:所述对应侧壁具有朝向龙头出水口的对应侧面,所述座调节连接部包括对导水调节件进行限位的座限位部。

3.根据权利要求2所述的调节型阀芯座,其特征在于:所述座限位部包括多个沿对应侧面上下排列的座卡扣部。

4.根据权利要求3所述的调节型阀芯座,其特征在于:所述对应侧面形成有容置导水调节件的容置部。

5.根据权利要求4所述的调节型阀芯座,其特征在于:所述容置部为形成于所述对应侧面上的缺口或凹槽。

6.根据权利要求5所述的调节型阀芯座,其特征在于:所述容置部在宽度方向上匹配容置导水调节件,所述容置部在龙头壳体高度方向上具有供导水调节件移动调节的空间。

7.根据权利要求5所述的调节型阀芯座,其特征在于:所述容置部与龙头壳体之间的间隙在宽度方向上匹配容置导水调节件,所述容置部在龙头壳体高度方向上具有供导水调节件移动调节的空间。

8.根据权利要求6或7所述的调节型阀芯座,其特征在于:所述座卡扣部为凹坑或凸起。

9.根据权利要求8所述的调节型阀芯座,其特征在于:所述缺口具有朝向导水调节件方向的对应面,所述座卡扣部形成于所述对应面上。

10.根据权利要求9所述的调节型阀芯座,其特征在于:所述座限位部包括多个沿对应侧面上下均匀排列的座卡扣部。

11.根据权利要求10所述的调节型阀芯座,其特征在于:所述座限位部包括两排沿对应侧面上下均匀排列的座卡扣部。

12.根据权利要求11所述的调节型阀芯座,其特征在于:两排座卡扣部在水平方向上一一对应设置。

13.根据权利要求8所述的调节型阀芯座,其特征在于:所述凹槽包括与导水调节件的连接侧边相对应的连接侧壁,所述座卡扣部形成于至少其一所述连接侧壁上。

14.根据权利要求13所述的调节型阀芯座,其特征在于:所述座限位部包括多个沿连接侧壁上下均匀排列的座卡扣部。

15.根据权利要求14所述的调节型阀芯座,其特征在于:所述座卡扣部为锯齿状。

16.根据权利要求13所述的调节型阀芯座,其特征在于:所述座卡扣部形成于两个所述连接侧壁上。

17.根据权利要求16所述的调节型阀芯座,其特征在于:两排座卡扣部在水平方向上一一对应设置。

18.根据权利要求4‑7中任一项所述的调节型阀芯座,其特征在于:所述对应侧面设有环绕芯座出水口的密封圈。

19.根据权利要求18所述的调节型阀芯座,其特征在于:所述对应侧面由上至下逐渐朝导水调节件方向倾斜设置。

20.根据权利要求18所述的调节型阀芯座,其特征在于:所述对应侧面形成于容置密封圈的座密封槽。

21.根据权利要求4‑7中任一项所述的调节型阀芯座,其特征在于:还包括导水调节件。

22.根据权利要求21所述的调节型阀芯座,其特征在于:所述导水调节件包括与芯座主体的座调节连接部连接的调节件主体,所述调节件主体具有与座调节连接部连接的件调节连接部。

23.根据权利要求22所述的调节型阀芯座,其特征在于:所述件调节连接部包括与座限位部相配合的件限位部。

24.根据权利要求23所述的调节型阀芯座,其特征在于:所述件限位部包括多个沿调节件主体上下排列的件卡扣部。

25.根据权利要求24所述的调节型阀芯座,其特征在于:所述件卡扣部为与凹坑或凸起形式的座卡扣部相配合卡扣的凸起或凹坑。

26.根据权利要求25所述的调节型阀芯座,其特征在于:所述调节件主体具有朝向芯座主体的对应侧面的件对应面,所述件卡扣部形成于件对应面上。

27.根据权利要求26所述的调节型阀芯座,其特征在于:所述件限位部包括多个沿件对应面上下均匀排列的件卡扣部。

28.根据权利要求27所述的调节型阀芯座,其特征在于:所述件限位部包括两排沿件对应面上下均匀排列的件卡扣部;每排件卡扣部的数量比对应排的座卡扣部的数量少。

29.根据权利要求28所述的调节型阀芯座,其特征在于:两排件卡扣部在水平方向上一一对应设置。

30.根据权利要求25所述的调节型阀芯座,其特征在于:所述调节件主体具有与芯座主体的连接侧壁相对应的连接侧边,所述件卡扣部形成于至少其一所述连接侧边上。

31.根据权利要求30所述的调节型阀芯座,其特征在于:所述件限位部包括多个沿连接侧边上下均匀排列的件卡扣部。

32.根据权利要求31所述的调节型阀芯座,其特征在于:所述件卡扣部为锯齿状。

33.根据权利要求32所述的调节型阀芯座,其特征在于:所述件卡扣部形成于两个所述连接侧边上。

34.根据权利要求33所述的调节型阀芯座,其特征在于:两排件卡扣部在水平方向上一一对应设置。

35.根据权利要求21所述的调节型阀芯座,其特征在于:所述调节件主体具有连通芯座出水口和龙头出水口的连通孔。

36.根据权利要求35所述的调节型阀芯座,其特征在于:所述调节件主体具有朝向龙头壳体内侧面方向的件外侧面,所述件外侧面设有环绕连通孔的密封圈。

37.根据权利要求36所述的调节型阀芯座,其特征在于:所述调节件主体具有朝向芯座主体的对应侧面的件对应面,所述件对应面形成有环绕连通孔的密封圈。

38.一种导水调节件,其特征在于:包括与芯座主体的座调节连接部连接的调节件主体,所述调节件主体具有与座调节连接部连接的件调节连接部。

39.根据权利要求38所述的导水调节件,其特征在于:所述件调节连接部包括与座限位部相配合的件限位部。

40.根据权利要求39所述的导水调节件,其特征在于:所述件限位部包括多个沿调节件主体上下排列的件卡扣部。

41.根据权利要求40所述的导水调节件,其特征在于:所述件卡扣部为与凹坑或凸起形式的座卡扣部相配合卡扣的凸起或凹坑。

42.根据权利要求41所述的导水调节件,其特征在于:所述调节件主体具有朝向芯座主体的对应侧面的件对应面,所述件卡扣部形成于件对应面上。

43.根据权利要求42所述的导水调节件,其特征在于:所述件限位部包括多个沿件对应面上下均匀排列的件卡扣部。

44.根据权利要求43所述的导水调节件,其特征在于:所述件限位部包括两排沿件对应面上下均匀排列的件卡扣部;每排件卡扣部的数量比对应排的座卡扣部的数量少。

45.根据权利要求44所述的导水调节件,其特征在于:两排件卡扣部在水平方向上一一对应设置。

46.根据权利要求41所述的导水调节件,其特征在于:所述调节件主体具有与芯座主体的连接侧壁相对应的连接侧边,所述件卡扣部形成于至少其一所述连接侧边上。

47.根据权利要求46所述的导水调节件,其特征在于:所述件限位部包括多个沿连接侧边上下均匀排列的件卡扣部。

48.根据权利要求47所述的导水调节件,其特征在于:所述件卡扣部为锯齿状。

49.根据权利要求48所述的导水调节件,其特征在于:所述件卡扣部形成于两个所述连接侧边上。

50.根据权利要求49所述的导水调节件,其特征在于:两排件卡扣部在水平方向上一一对应设置。

51.根据权利要求38‑50中任一项所述的导水调节件,其特征在于:所述调节件主体具有连通芯座出水口和龙头出水口的连通孔。

52.根据权利要求51所述的导水调节件,其特征在于:所述调节件主体具有朝向龙头壳体内侧面方向的件外侧面,所述件外侧面设有环绕连通孔的密封圈。

53.根据权利要求52所述的导水调节件,其特征在于:所述调节件主体具有朝向芯座主体的对应侧面的件对应面,所述件对应面形成有环绕连通孔的密封圈。

54.一种基于权利要求4‑37中任一项的调节型阀芯座的水龙头,其特征在于:包括相配合安装在一起的阀芯座和龙头壳体。

55.根据权利要求54所述的水龙头,其特征在于:芯座出水口和连通孔相连通。

56.根据权利要求55所述的水龙头,其特征在于:对应侧面和件对应面之间设有环绕芯座出水口和连通孔的密封圈。

57.根据权利要求56所述的水龙头,其特征在于:对应侧面和件对应面顶紧所述密封圈。

58.根据权利要求57所述的水龙头,其特征在于:对应侧面或件对应面上形成有容置密封圈的密封槽。

59.根据权利要求58所述的水龙头,其特征在于:调节件主体具有朝向龙头壳体内侧面方向的件外侧面,所述件外侧面设有环绕连通孔的密封圈。

60.根据权利要求59所述的水龙头,其特征在于:连通孔的高度高于芯座出水口的高度。

61.根据权利要求58所述的水龙头,其特征在于:对应侧面由上至下逐渐朝导水调节件方向倾斜设置。

62.根据权利要求61所述的水龙头,其特征在于:龙头壳体具有与导水调节件相对应的对应内侧面,对应内侧面具有对导水调节件进行挤压的挤压部。

63.根据权利要求62所述的水龙头,其特征在于:挤压部具有由下至上逐渐朝导水调节件方向倾斜的倾斜抵顶面。

64.根据权利要求54所述的水龙头,其特征在于:容置部在宽度方向上匹配容置导水调节件,容置部在龙头壳体高度方向上具有供导水调节件移动调节的空间;芯座主体具有除对应侧面外的非对应侧面,导水调节件和非对应侧面构成与对应内侧面配合的完整配合面。

65.根据权利要求54所述的水龙头,其特征在于:所述容置部与龙头壳体之间的间隙在宽度方向上匹配容置导水调节件,所述容置部在龙头壳体高度方向上具有供导水调节件移动调节的空间。

66.根据权利要求54所述的调节型阀芯座,其特征在于:芯座主体具有与对应侧面相背的背对侧面,龙头壳体具有与对应内侧面相背的背对内侧面;背对侧面具有与背对内侧面相配合的第一导向座限位部。

67.根据权利要求66所述的调节型阀芯座,其特征在于:所述第一导向座限位部包括形成于所述芯座侧壁上且由上至下逐渐向外朝背对内侧面方向倾斜设置的第一导向斜面。

68.根据权利要求67所述的龙头壳体,其特征在于:背对内侧面设有与第一导向座限位部相配合的第二导向座限位部。

69.根据权利要求68所述的龙头壳体,其特征在于:第二导向座限位部包括由下至上逐渐向内朝背对侧面方向倾斜设置的第二导向斜面。

70.根据权利要求69所述的龙头壳体,其特征在于:第二导向斜面与第一导向斜面相平行。
